很多做五轴加工、机床升级的朋友，选五轴转台时，总会被 DD 直驱、谐波、滚子凸轮这几个词搞懵。

不知道它们到底是什么、有什么核心区别、自己的加工场景该选哪一款，甚至很多新手因为选错类型，导致加工精度不达标、设备闲置、后期频繁返修，白白花了冤枉钱。

本文用大白话做全维度扫盲，零基础也能看懂，五轴转台、四轴转台选型再也不踩坑。



一、先搞懂核心：为什么这三类结构是转台的 “心脏”？

不管是五轴转台还是四轴转台，核心的传动结构，基本都分为 DD 直驱、谐波、滚子凸轮三大类。

传动结构直接决定了转台的精度上限、刚性强度、转速能力、使用寿命，以及最终适配的加工场景。搞懂这三类结构，就搞懂了转台选型的 80% 核心逻辑。



二、三类转台结构全解析，大白话讲透不晦涩

1. 滚子凸轮式：量产加工的 “全能选手”

滚子凸轮式是目前四轴转台、五轴转台中应用最广泛的传动结构，业内也叫凸轮滚子式。

它的核心原理，是通过高精度的凸轮轴，带动转盘上的滚子做同步旋转，凸轮与滚子全程无间隙啮合，实现零背隙传动，就像齿轮咬合一样全程无缝隙，传动精度和刚性拉满。

核心优势

1、高刚性、大扭矩，抗冲击能力极强，重载切削也不会出现精度漂移；

2、零背隙传动，重复定位精度稳定，使用寿命长，批量生产精度一致性好；

3、结构成熟，维护成本极低，故障率低，适配绝大多数常规加工场景；

核心短板

1、转速上限不高，不适合超高速五轴联动精加工场景；

2、体积和重量相对较大，小型机床、轻量化场景适配性一般。

核心适配场景

1、新能源结构件、法兰、阀门等零件的批量重载加工；

2、汽车模具、五金模具的开粗与半精加工；

3、三轴机床升级四轴转台，提升批量加工效率的主流选择；

4、对加工稳定性、使用寿命要求高的中小机加工厂。

2. 谐波式：精密小件加工的 “精度王者”

谐波式转台的核心，是谐波齿轮传动结构，通过波发生器、柔轮、刚轮三者的弹性变形，实现精准的减速传动，全程无机械间隙，能做到微米级的定位精度。

它最大的特点是体积小、重量轻、传动比大，在小型五轴转台、四轴转台上应用极为广泛。

核心优势

1、定位精度极高，重复定位精度可达微米级，是精密小件加工的首选；

2、结构紧凑，体积小、重量轻，适配小型机床、立式加工中心的狭小安装空间；

3、传动平稳，噪音极低，运动响应速度快，适配轻载高速加工场景。

核心短板

1、刚性弱，抗冲击能力差，重载切削容易导致柔轮变形、寿命大幅缩短；

2、使用寿命受负载影响大，长期满负载运行，磨损速度会显著加快；

3、不适合重切削、断续切削场景，仅适配轻载精密加工。

核心适配场景

1、3C 电子、医疗器械、钟表零件等小型精密件加工；

2、非金属材料、铝合金等轻材质零件的高速高精加工；

3、安装空间有限的小型机床，升级四轴转台、小型五轴转台的场景；

4、对加工表面光洁度、精度要求极高的单件精密打样。

3. DD 直驱式：高端五轴联动的 “顶配标杆”

DD 直驱，全称 Direct Drive 直接驱动，顾名思义，就是用高精度力矩电机直接驱动转台转盘，没有凸轮、齿轮等任何中间传动结构，电机和转台合二为一，是高端五轴转台的主流顶配结构。

没有中间传动环节，就没有传动误差、没有背隙，能实现极致的动态响应和转速能力，也是真五轴联动加工的核心优选结构。

核心优势

1、零传动误差、零背隙，定位精度和重复定位精度拉满；

2、响应速度极快，加减速性能优异，完美适配五轴联动的高速动态调整需求；

3、转速上限高，可实现高速高精切削，复杂曲面精加工效果远超其他结构；

4、无机械磨损部件，免维护，使用寿命远长于其他传动结构。

核心短板

1、采购成本极高，同等规格下，价格是滚子凸轮结构的 2-3 倍；

2、对机床数控系统、刚性、动态响应要求极高，普通三轴机床无法适配；

3、过载能力弱，不适合重载断续切削场景，对加工工艺有更高要求。

核心适配场景

1、航空航天发动机叶片、叶轮、复杂结构件的五轴联动精加工；

2、汽车精密模具、注塑模具的复杂曲面高速高精加工；

3、高端精密制造、国产替代等高附加值订单加工；

4、对动态性能、加工精度有极致要求的五轴机床配套。



三、三类转台核心参数对比表，新手一眼分清



对比维度	滚子凸轮式	谐波式	DD 直驱式
核心传动原理	凸轮滚子无间隙啮合传动	谐波齿轮弹性变形传动	力矩电机直接驱动，无中间传动
核心优势	高刚性、大扭矩、抗冲击、性价比高、寿命长	高精度、体积小、重量轻、传动平稳	零背隙、超高精度、响应快、转速高、免维护
核心短板	转速上限不高，体积偏大	刚性弱、抗冲击能力差，不适合重载	成本高、对机床适配要求高，过载能力弱
定位精度	高	极高	极致
适配负载	中大型重载	小型轻载	中大型高精加工
主流适配转台	四轴转台、重载五轴转台	小型四轴转台、微型五轴转台	高端五轴转台
采购成本	中等	偏低	高
维护成本	极低	中等	极低



四、新手选型避坑指南，照着选不花冤枉钱

1. 按场景精准选型，不盲目追求高配

如果你主打批量重载加工、模具开粗、常规零件量产，优先选滚子凸轮式四轴转台、五轴转台，性价比拉满，耐用抗造；

如果你主打小型精密件、3C 电子、医疗器械轻载加工，优先选谐波式四轴转台、五轴转台，精度足够，体积适配性强；

如果你主打复杂曲面五轴联动精加工、航空航天、高端模具，必须选 DD 直驱式五轴转台，才能完全释放高端加工的性能优势。

2. 新手最容易踩的 3 个大坑，千万别碰

坑1：只看精度参数，不看刚性

重载加工场景，却盲目选了谐波式转台，用不了几个月就出现柔轮变形、精度报废，返修成本远超购机差价。

坑2：盲目追求 DD 直驱顶配

日常只做常规零件批量加工，却花几倍的钱买 DD 直驱转台，根本发挥不出高速高精的优势，造成设备和资金的严重浪费。

坑3：忽略机床与系统适配性

采购前不确认机床系统是否支持、工作台尺寸是否匹配，尤其是 DD 直驱五轴转台，必须确认机床系统支持 RTCP 刀尖跟随功能，避免买回来装不上、用不了。

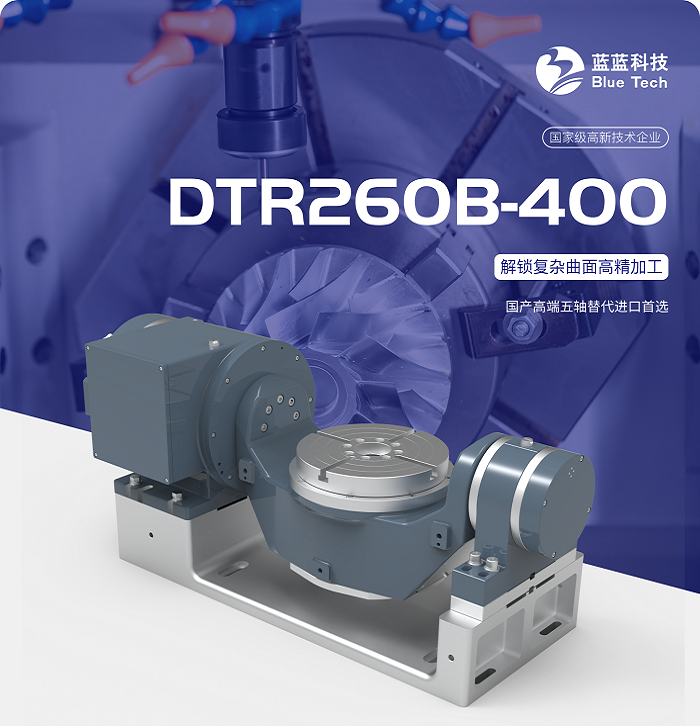

DD直驱五轴转台



滚子凸轮五轴转台



目前蓝蓝科技 DTR 系列 DD 直驱五轴转台，双轴水冷设计，零背隙高精度，支持高速稳定五轴联动切削，完美适配高端精密加工场景；TC 系列滚子凸轮四轴转台、五轴转台，高刚性大扭矩，抗冲击寿命长，适配批量重载加工；TH 系列谐波四轴转台、五轴转台，紧凑轻量化，高精度零背隙，适配小型精密零件加工，全系列均可提供一站式安装调试与技术支持。



总结

总而言之，DD 直驱、谐波、滚子凸轮三类结构，没有绝对的好坏，只有适配场景的区别。滚子凸轮是量产加工的全能款，谐波是精密小件的精度款，DD 直驱是高端五轴联动的顶配款。选五轴转台、四轴转台的核心，永远是匹配自己的加工场景、订单类型和预算，不盲目高配，也不将就低配。



如果你正在选型五轴转台、四轴转台，不知道怎么匹配自己的机床和加工场景，或是想获取精准的选型方案与报价，都可以扫码联系蓝蓝科贸专属顾问，免费获取 1 对 1 的技术支持与定制化方案。
