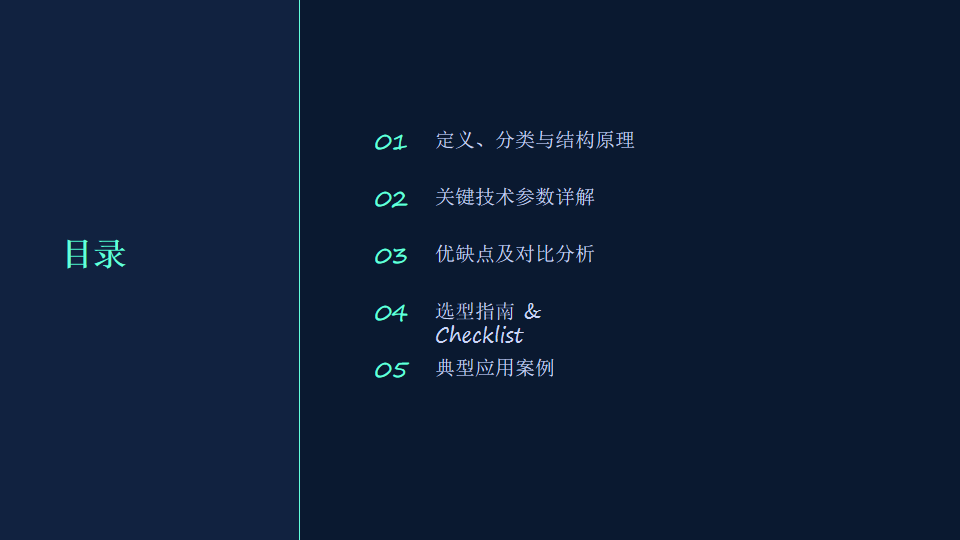

首先，我们将从定义、分类与结构原理入手，了解摇篮式五轴转台的基础；接着，深入探讨其关键技术参数；然后，分析其优缺点并与其他结构进行对比；第四部分，我们将提供一份实用的选型指南与Checklist；最后，通过典型应用案例，展示这项技术在实际生产中的巨大价值。

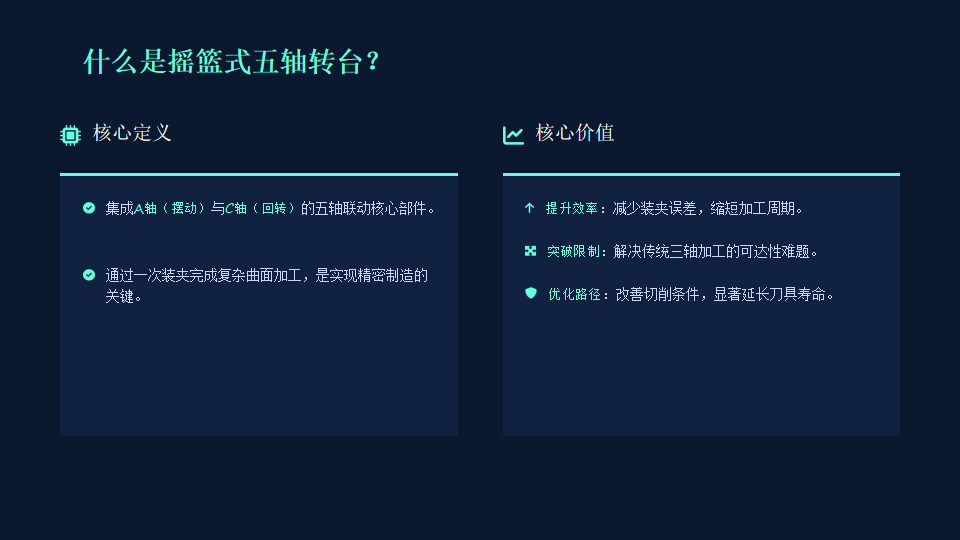

那么，究竟什么是摇篮式五轴转台呢？简单来说，它是一种高度集成了A轴（摆动）与C轴（回转）的五轴联动核心部件。它的核心价值在于，能够通过一次装夹完成复杂曲面的加工，这不仅大幅减少了装夹误差，显著提升了加工效率，更突破了传统三轴加工在可达性上的限制，并能优化刀具路径，从而延长刀具寿命，为精密制造带来了革命性的变革。

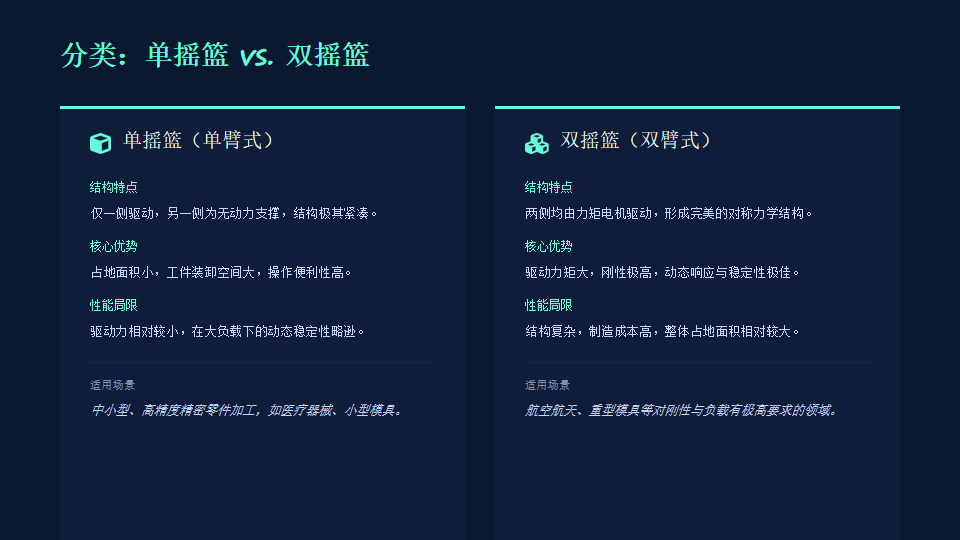

摇篮式五轴转台主要分为单摇篮和双摇篮两种类型。单摇篮，也称为单臂式，其结构紧凑，占地面积小，为工件装卸提供了更大的空间，特别适用于中小型、高精度零件的加工。而双摇篮，或称双臂式，则采用对称驱动，拥有极高的刚性和卓越的动态响应，是航空航天、重型模具等对刚性与负载有极高要求的重型切削领域的理想选择。

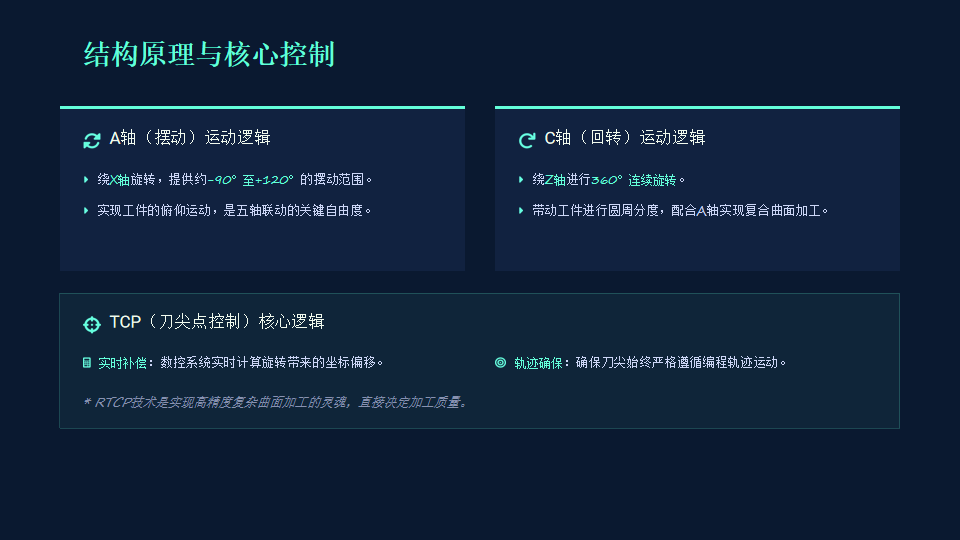

接下来，我们深入了解其结构原理与核心控制。摇篮式转台的运动核心在于AC轴的联动。A轴负责绕X轴摆动，提供约-90°至+120°的俯仰范围；C轴则绕Z轴进行360°连续回转，带动工件进行圆周分度。这两种运动的巧妙组合，实现了复杂曲面的加工。而这一切的精准控制，都离不开TCP，即刀尖点控制技术。它能实时补偿旋转带来的坐标偏移，确保刀具刀尖始终严格遵循编程轨迹运动，是实现高精度复杂曲面加工的关键。

在评估摇篮式五轴转台的性能时，精度指标是核心中的核心。其中，定位精度衡量的是转台实际到达位置与理论指令位置之间的最大误差，反映了单次定位的准确性。而重复定位精度则关注多次重复移动到同一指令位置时，实际到达位置的一致性程度，它反映了转台运动的稳定性和可靠性。通常，标准型号的定位精度在5″到15″之间，高端型号可达3″以下；重复定位精度标准型号在3″到8″之间，高端型号可达2″以下。

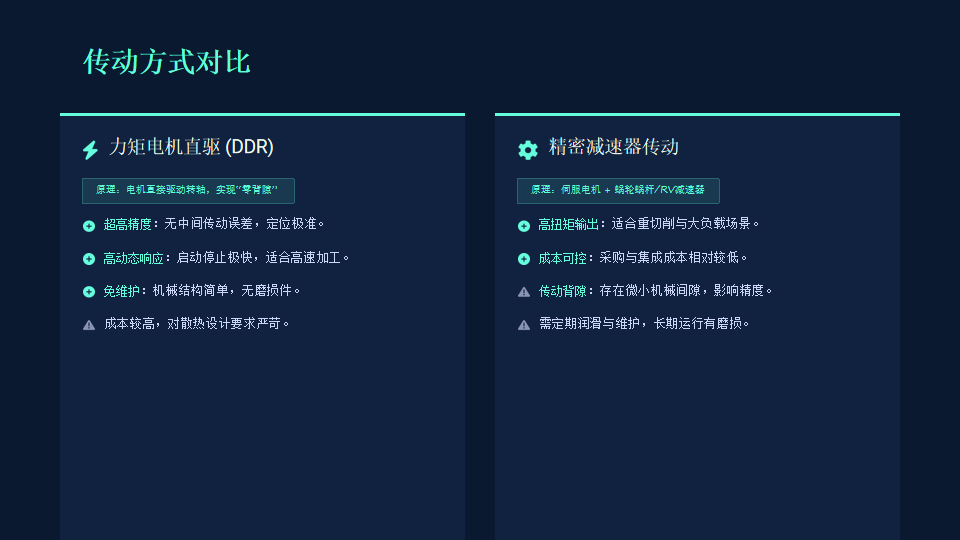

传动方式是影响转台性能的另一关键因素。目前主流有两种：力矩电机直驱（DDR）和精密减速器传动。力矩电机直驱的优势在于零背隙、超高精度、高动态响应和免维护，但成本较高，对散热和控制算法要求严苛。而精密减速器传动则能提供极高的输出扭矩，非常适合重切削，且成本相对可控，但其机械结构存在微小传动背隙，需要定期维护。

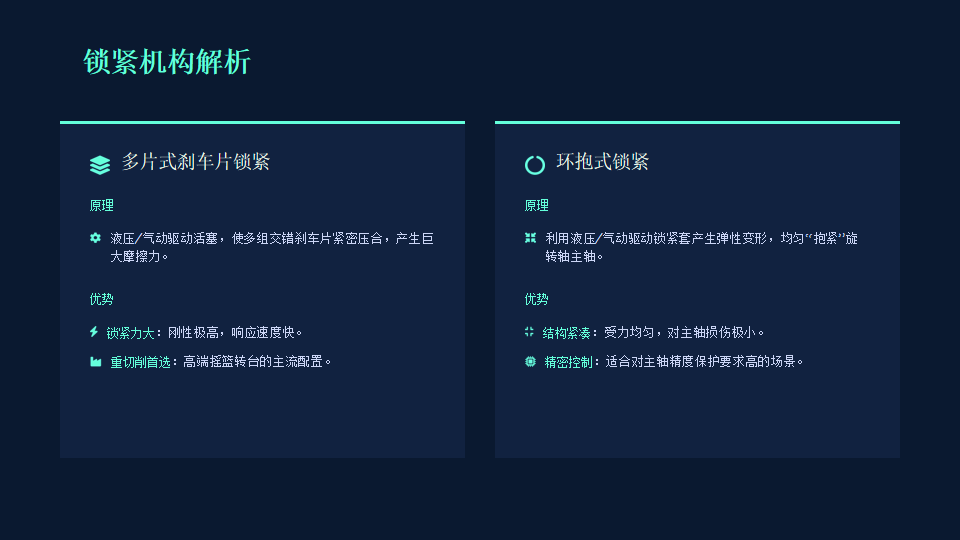

锁紧机构对于保证加工过程中的刚性和稳定性至关重要。多片式刹车片锁紧通过液压或气动推动活塞，使多组刹车片紧密压合，依靠巨大的摩擦力实现锁紧，具有锁紧力大、刚性高、响应速度快的特点，是高端摇篮转台的主流配置。另一种是环抱式锁紧，它利用液压或气动驱动环抱式锁紧套产生弹性变形，均匀“抱紧”旋转轴主轴，结构紧凑，对主轴损伤较小。

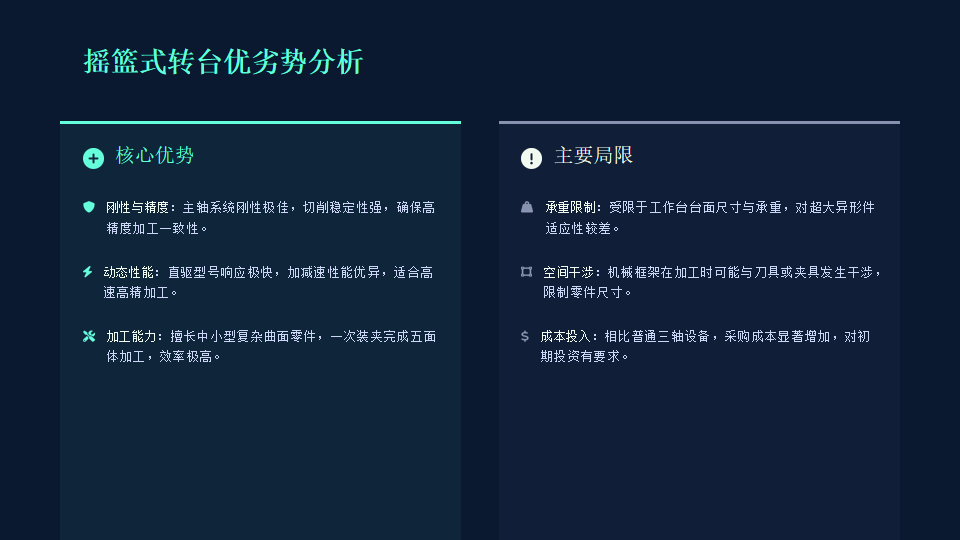

综合来看，摇篮式转台具有显著的核心优势：其主轴系统刚性极佳，切削稳定性强，确保了高精度加工的一致性；它特别擅长中小型、复杂曲面零件的一次性装夹加工，效率极高；采用力矩电机直驱的型号，动态响应快，加减速性能优异。然而，它也存在一些局限：受限于工作台台面的承重与物理尺寸，对超大异形件的加工适应性较差；机械框架在加工时可能与刀具或夹具发生空间干涉，对零件尺寸有一定限制；同时，相较于普通三轴加工中心，其设备采购成本也显著增加。

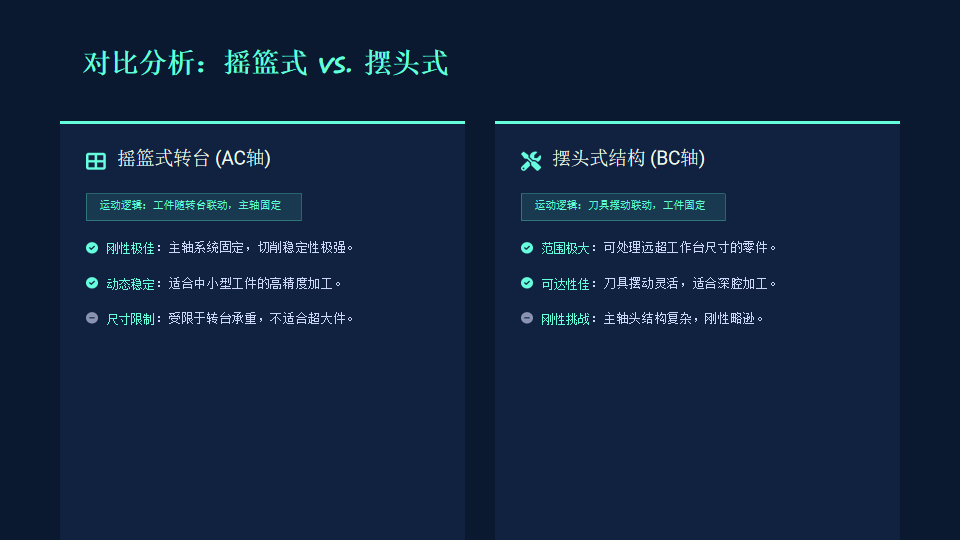

在五轴机床领域，除了摇篮式转台，还有另一种常见的结构——摆头式。摇篮式转台，即AC轴结构，其特点是工件随转台进行双轴联动，而主轴固定不动。这使得主轴系统刚性极佳，动态性能稳定，非常适合重型、大型工件的精密加工。而摆头式结构，即BC轴结构，则是刀具摆动实现五轴联动，工件固定或单轴旋转。它的优势在于加工范围极大，可处理超工作台尺寸的零件，且刀具可达性极佳。但其主轴头结构复杂，热控制难度高，刚性略弱于摇篮式。

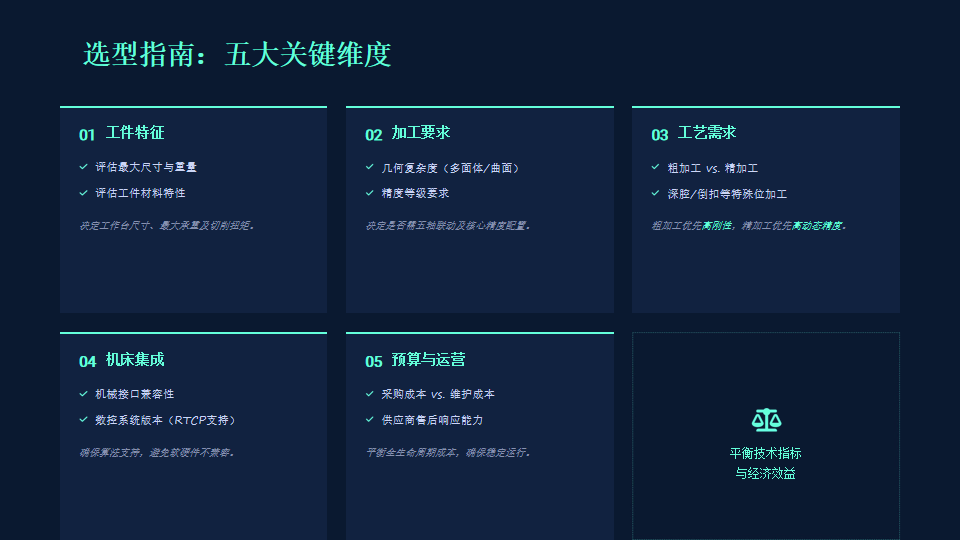

如何选择合适的摇篮式转台？我们需要平衡技术指标与经济效益。这里提供五大关键维度：首先是工件特征，包括最大尺寸、重量和材料特性，这决定了转台的承重和切削扭矩。其次是加工要求，如几何复杂度、精度等级，这决定了是否需要五轴联动功能。第三是工艺需求，是粗加工还是精加工，深腔或倒扣等特殊加工需求。第四是机床集成兼容性，确保与现有或目标机床的机械接口和数控系统兼容。最后是预算与全生命周期运营，不仅要考虑采购成本，还要评估维护成本和供应商的售后服务能力。

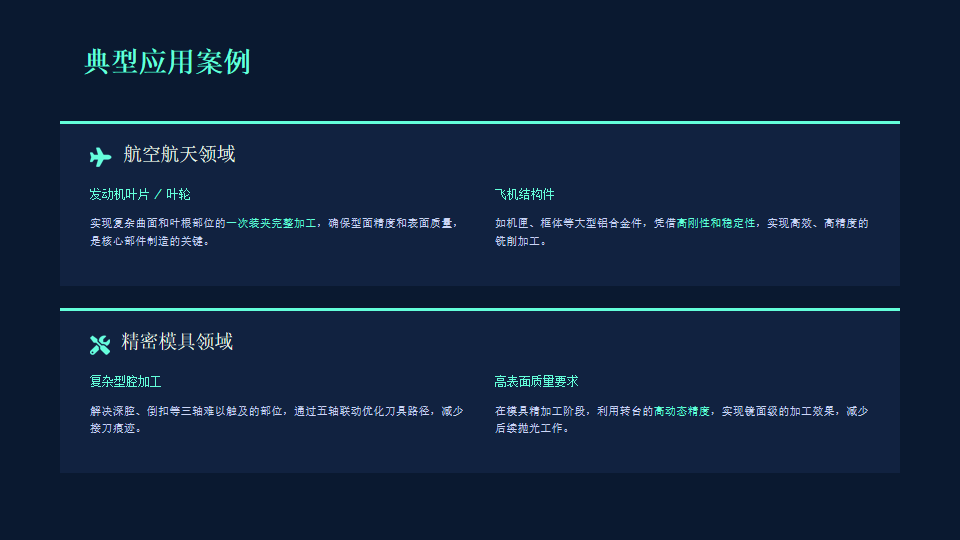

摇篮式五轴转台在众多高端制造领域发挥着不可替代的作用。在航空航天领域，它能够对航空发动机的叶片、叶轮等复杂曲面进行一次装夹完整加工，确保型面精度和表面质量；同时，对于飞机机匣、框体等大型铝合金结构件，也能实现高效、高精度的铣削加工。在精密模具领域，它能解决复杂型腔和高表面质量要求的模具加工难题，通过五轴联动优化刀具路径，减少接刀痕迹，并实现镜面级的加工效果。

希望今天的分享能让大家对摇篮式五轴转台技术有更深入的了解。如果您有任何疑问，或者希望进一步探讨合作，欢迎通过屏幕上的联系方式与我们取得联系。
