一、重载高精度，为什么都选滚子凸轮？

在数控转台领域，有一个技术路线一直占据着中高端市场的主流地位，那就是滚子凸轮转台。

无论是模具加工、汽车零部件加工，还是航空航天制造，只要是重载、高精度的场合，你会发现，用得最多的就是滚子凸轮转台。

为什么滚子凸轮转台这么受欢迎？它的工作原理是什么？为什么它能做到高刚性、高精度？今天这篇文章，我们就来深度解析滚子凸轮转台的技术密码。



二、滚子凸轮机构是什么？

在说转台之前，我们先了解一下滚子凸轮机构。

滚子凸轮机构，是一种空间凸轮机构。它主要由两个部分组成：

- 凸轮（Cam）：一个带有特殊曲面的圆柱体，曲面的形状决定了运动规律

- 滚子盘（Turret）：一个圆盘，上面均匀分布着很多圆柱形的滚子

凸轮和滚子盘是垂直布置的，凸轮的曲面和滚子盘上的滚子啮合。当凸轮转动的时候，通过曲面推动滚子，带动滚子盘转动。

打个比方：凸轮就像一个带螺纹的螺杆，滚子盘就像一个带齿的齿轮。只不过，普通齿轮是齿和齿啮合，而滚子凸轮是曲面和滚子啮合。





三、滚子凸轮转台的工作原理

了解了滚子凸轮机构，转台的工作原理就好理解了。

滚子凸轮转台的核心，就是一套滚子凸轮机构。具体来说：

1. 输入轴：伺服电机带动凸轮轴转动，这是输入端

2. 凸轮：凸轮轴上的凸轮，曲面经过精密磨削，和滚子啮合

3. 滚子盘：上面均匀分布着多个滚子，和凸轮啮合

4. 输出轴：滚子盘和转台台面连接，带动台面转动，这是输出端

当伺服电机带动凸轮转动时，凸轮的曲面推动滚子，带动滚子盘转动，从而带动转台台面转动。

这里有个关键点：凸轮的曲面是怎么设计的？

凸轮的曲面，是按照特定的运动规律设计的。在分度段，曲面推动滚子转动，实现分度；在定位段，曲面是圆弧面，滚子卡在圆弧里，实现锁紧。

也就是说，滚子凸轮转台，分度和锁紧都是靠凸轮曲面来实现的，不需要额外的锁紧机构。这是它的一大特点。



四、滚子凸轮转台为什么这么厉害？

了解了工作原理，我们来看看滚子凸轮转台为什么这么厉害，为什么能成为中高端转台的主流。

1. 高刚性

这是滚子凸轮转台最大的优势。

滚子凸轮机构，同时啮合的滚子数量很多，一般有6-8个滚子同时受力。这么多滚子一起承担负载，刚性自然就很高。

而且，在定位的时候，滚子是卡在凸轮的圆弧面里的，相当于有一个预紧的锁紧力，刚性非常好。

这就是为什么重载切削的场合，大家都选滚子凸轮转台。刚性好，切削的时候才稳，加工质量才好。

2. 高精度

滚子凸轮转台的精度也很高。

为什么？因为凸轮的曲面是可以精密磨削的，精度可以做到很高。而且，同时啮合的滚子多，误差可以平均化。

一般来说，滚子凸轮转台的分度精度可以做到±15角秒以内，精密级可以做到±5-10角秒。重复定位精度可以做到±3-5角秒。

这样的精度，对于大多数精密加工来说，完全够用了。

3. 零背隙

滚子凸轮转台可以做到零背隙。

怎么做到的？通过预紧。在装配的时候，给凸轮和滚子之间施加一个预紧力，让它们之间没有间隙。这样，正转反转都没有背隙。

零背隙意味着什么？意味着定位精度高，反向的时候不会有误差。对于需要频繁正反转的应用场景，这一点非常重要。

4. 寿命长

滚子凸轮转台的寿命很长。

为什么？因为滚子和凸轮之间是滚动摩擦，不是滑动摩擦。滚动摩擦的磨损很小，所以寿命很长。

正常使用的话，滚子凸轮转台用个十几年都没问题。而且，精度保持性很好，用了很多年精度依然很好。

5. 速度快

滚子凸轮转台的转速也不低。一般来说，最高转速可以达到几十到上百转每分钟。对于大多数分度加工来说，完全够用了。

而且，因为刚性好，加减速可以做得比较快，定位时间短，效率高。



五、滚子凸轮转台的优缺点

说了这么多优点，滚子凸轮转台有没有缺点呢？当然有。我们客观来看：

优点：

- 刚性高：同时啮合滚子多，承载能力强，适合重载切削

- 精度高：分度精度±5-15角秒，重复定位精度±3-5角秒

- 零背隙：通过预紧实现零背隙，反向定位精度高

- 寿命长：滚动摩擦，磨损小，寿命可达几万小时

- 分度和锁紧一体：不需要额外的锁紧机构，结构紧凑

- 维护简单：定期换油就行，维护成本低

缺点：

- 成本较高：凸轮加工难度大，精度要求高，所以价格比谐波转台贵一些

- 体积较大：相比谐波转台，同样扭矩下体积要大一些

- 噪音比谐波大：高速运转时，噪音比谐波转台略大

- 不适合超高速：和DD直驱比，转速还是低一些



六、滚子凸轮转台的适用场景

根据滚子凸轮转台的特点，它最适合这些场景：

- 重载切削场合：模具加工、汽车零部件加工、航空航天加工等

- 要求高刚性的场合：重切削、强力铣削等

- 要求高精度的场合：精密零件加工、检测设备等

- 要求长寿命、低维护的场合：批量生产、自动化生产线等

- 中大型转台：从200mm到1000mm以上的台面，滚子凸轮都很适合

不太适合的场景：

- 超小型、超轻载的场合（谐波更合适）

- 要求超高速的场合（DD直驱更合适）

- 对噪音极度敏感的场合

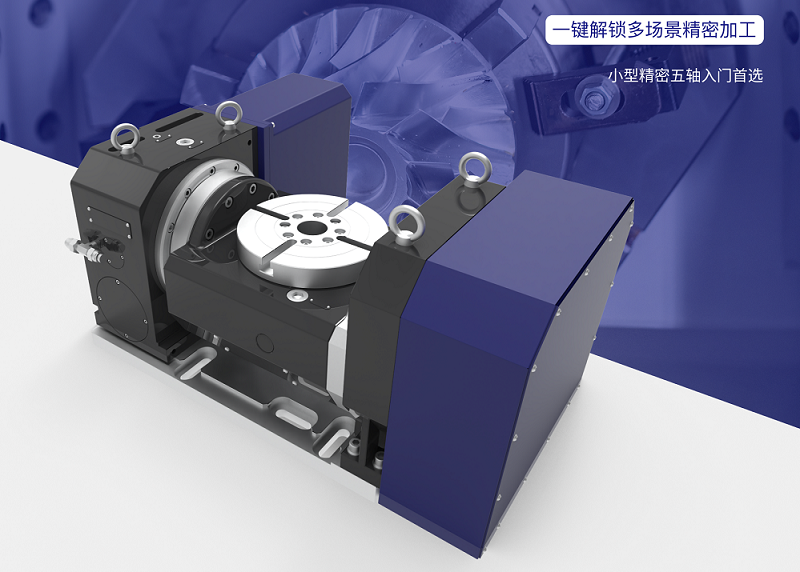

滚子凸轮五轴转台



七、滚子凸轮转台的技术发展

这些年，滚子凸轮转台的技术也在不断发展：

1. 精度越来越高：随着磨削技术的进步，凸轮的加工精度越来越高，转台的整体精度也在提升

2. 速度越来越快：优化凸轮曲线设计，提高运转速度和加减速性能

3. 体积越来越小：优化结构设计，在保证刚性的前提下减小体积

4. 国产化率越来越高：以前高端滚子凸轮转台主要靠进口，现在国产品牌已经做得很好了，性价比很高

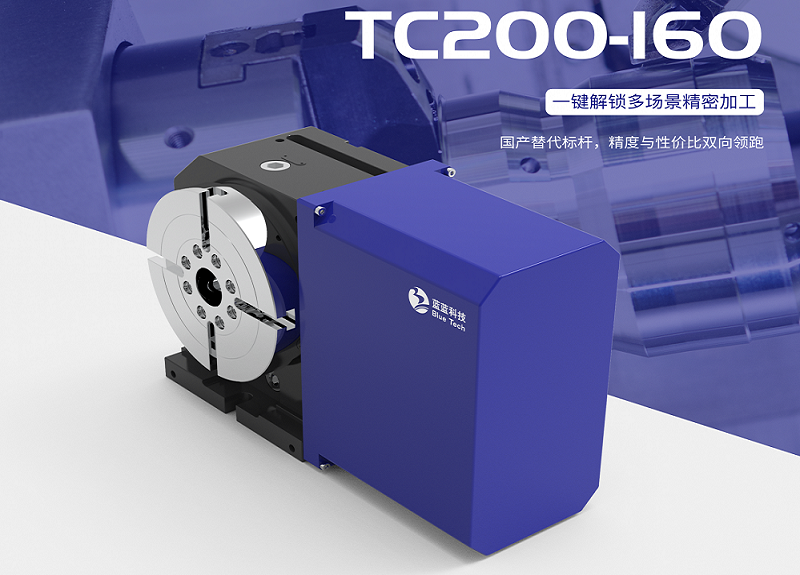

比如蓝蓝科技，他们的滚子凸轮转台系列，采用自主研发的高精度凸轮，配合进口轴承和精密装配工艺，分度精度能做到±10角秒以内，重复定位精度±4角秒，刚性和寿命都不输进口品牌，价格却只有进口的一半左右。

而且，蓝蓝科技的滚子凸轮转台规格非常全，从145mm到800mm台面都有，从轻载到重载都有对应的型号。对于模具、汽车、航空航天等中重载高精度的应用场景，是非常好的选择。



八、写在最后

滚子凸轮转台，凭借高刚性、高精度、长寿命的优势，成为了中高端数控转台的主流技术路线。了解了它的工作原理和特点，你就能更好地判断它适不适合你的应用。
