一、说起高精度传动，绕不开谐波减速器

在精密传动领域，谐波减速器是一个神一样的存在。它能在很小的体积里，实现超大的减速比和超高的传动精度，这是传统齿轮减速器根本做不到的。

你可能听说过，工业机器人的关节里，用的就是谐波减速器。还有数控转台、精密分度头、半导体设备里，也经常能看到它的身影。

那么，谐波减速器到底是什么？它的工作原理是什么？为什么它能实现那么高的精度？今天这篇文章，我们就来深入聊聊谐波减速器的那些事。



二、谐波减速器的三大核心部件

要理解谐波减速器的工作原理，首先得知道它的核心部件。谐波减速器主要由三个部分组成：

1. 刚轮（Circular Spline）

刚轮，顾名思义，就是刚性的齿轮。它是一个内齿圈，齿数是固定的。刚轮通常是固定不动的，或者作为输出端。

刚轮的齿形一般是渐开线齿形，和普通齿轮类似，但精度要求高很多。

2. 柔轮（Flex Spline）

柔轮，是谐波减速器最核心、最神奇的部件。它是一个薄壁的外齿圈，可以产生弹性变形。

对，你没听错，齿轮可以变形。这就是谐波减速器的精髓所在——利用柔性齿轮的弹性变形来实现传动。

柔轮的齿数比刚轮少几个齿，一般少2个齿。这个齿数差，就是实现减速的关键。

3. 波发生器（Wave Generator）

波发生器，是让柔轮产生变形的部件。它通常由一个椭圆形的凸轮和一个柔性轴承组成。

波发生器装在柔轮内部，把柔轮撑成椭圆形。波发生器转动的时候，柔轮的变形位置也跟着变化，就像波浪一样，所以叫"谐波"传动。

打个比方：刚轮就像一个固定的圆环，柔轮就像一个能变形的橡皮圈，波发生器就像一个椭圆的滚轮，在橡皮圈里面滚，推着橡皮圈变形。

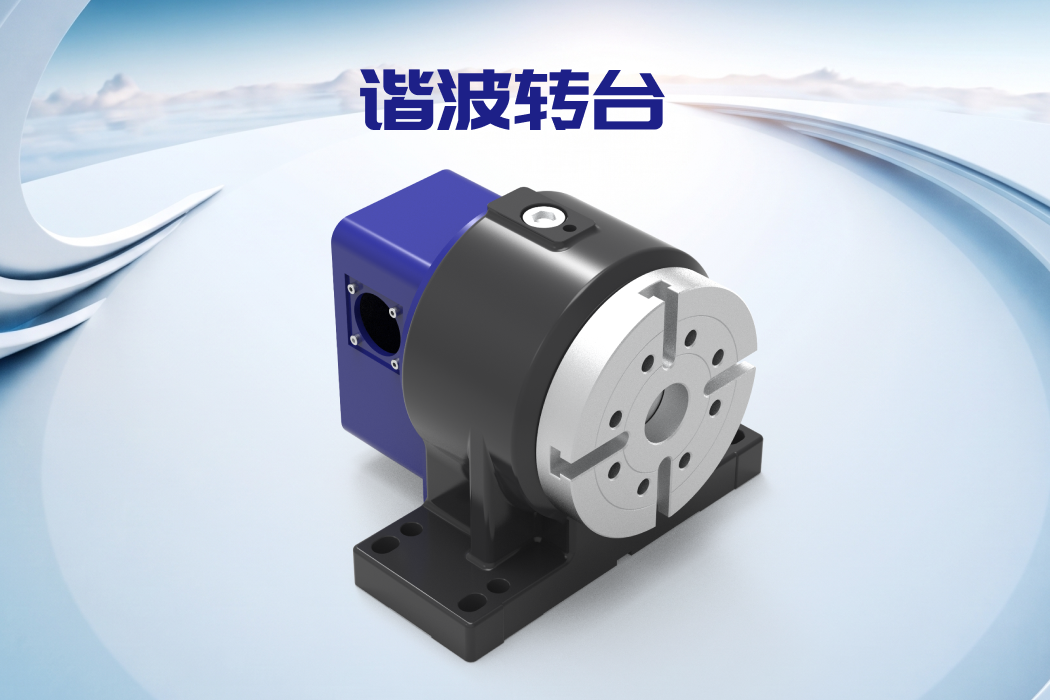

谐波四轴转台



三、谐波减速器的工作原理：少2个齿的秘密

了解了三大部件，我们来看谐波减速器到底是怎么实现减速的。

原理其实很简单，核心就是那"少2个齿"。

具体过程是这样的：

1. 波发生器装在柔轮里面，把柔轮撑成椭圆形。椭圆的长轴两端，柔轮的齿和刚轮的齿完全啮合；短轴两端，齿完全脱开。

2. 当波发生器顺时针转动一圈的时候，柔轮的变形位置也跟着转一圈。因为柔轮是弹性变形的，所以啮合的位置在不断变化。

3. 因为柔轮比刚轮少2个齿，所以波发生器转一圈，柔轮会往反方向转过2个齿的角度。

4. 也就是说，波发生器转很多圈，柔轮才转一圈。减速比就是这么来的。

举个例子：如果刚轮有200个齿，柔轮有198个齿，那么减速比就是198/(200-198)=99。波发生器转99圈，柔轮转1圈。

是不是很巧妙？用一个简单的齿数差，就能实现超大的减速比。而且，整个传动过程中，同时啮合的齿数很多，承载能力也很强。



四、谐波减速器为什么精度这么高？

很多人好奇，谐波减速器为什么能实现那么高的精度？有的甚至能做到弧秒级（1弧秒=1/3600度）。

原因主要有这几个：

1. 多齿啮合，误差平均化

传统的齿轮传动，同时啮合的齿数很少，一般只有1-2对齿。每个齿的误差，都会直接反映到输出上。

而谐波减速器，同时啮合的齿数很多，通常占总齿数的15%-20%。这么多齿同时啮合，单个齿的误差会被平均掉，整体精度就很高。

这就像考试，一个人考可能发挥不稳定，但一群人一起考，平均分就很稳定。

2. 背隙极小

传统齿轮减速器，因为齿侧间隙的存在，背隙比较大，一般有几角分到十几角分。

而谐波减速器，因为是弹性变形传动，齿侧间隙可以做得非常小，甚至可以做到零背隙。背隙小了，定位精度自然就高了。

3. 传动平稳，噪音小

谐波传动是连续的、渐变的，没有传统齿轮传动的冲击和跳动。所以传动非常平稳，噪音也很小。

4. 零件少，累积误差小

谐波减速器只有三个核心部件，传动链很短。零件少了，累积误差自然就小了。



五、谐波减速器的优缺点

说了这么多优点，谐波减速器有没有缺点呢？当然有。我们来客观地看一下：

优点：

- 精度高：分度精度可达±10角秒以内，精密级可达±3-5角秒

- 背隙小：可以做到小于1角分，甚至接近零背隙

- 减速比大：单级减速比可达50-320，体积却很小

- 体积小、重量轻：同样的减速比和扭矩，体积只有传统减速器的1/3左右

- 传动平稳、噪音低：没有冲击和跳动，运行非常安静

- 同时啮合齿数多：承载能力相对较强，抗冲击能力也不错

缺点：

- 柔轮容易疲劳：柔轮一直在弹性变形，长期使用容易产生疲劳裂纹，影响寿命

- 启动扭矩大：因为有预紧力，启动的时候需要比较大的扭矩

- 不适合高速输入：输入转速太高的话，柔轮变形频率太高，容易发热和疲劳

- 扭矩范围有限：和滚子凸轮、蜗杆蜗轮比，谐波减速器的扭矩不算大，不适合重载

- 对润滑要求高：必须用专用的润滑脂，而且要定期更换



六、谐波减速器的适用场景

根据谐波减速器的特点，它最适合这些场景：

- 高精度定位场合：数控转台、精密分度头、检测设备等

- 空间有限的场合：机器人关节、小型自动化设备等

- 对噪音敏感的场合：医疗设备、实验室设备等

- 轻载到中载的场合：3C电子、半导体、精密仪器等

不太适合的场景：

- 重载、大扭矩场合

- 高速连续运转场合

- 频繁正反转、冲击大的场合



谐波五轴转台



七、谐波减速器在数控转台上的应用

在数控转台领域，谐波减速器是非常主流的技术路线之一，特别是在中小型、高精度转台上。

谐波转台的优势很明显：精度高、体积小、噪音低、响应快。非常适合3C电子、精密仪器、半导体等行业的精密加工。

当然，谐波转台也有它的局限：承载能力相对有限，不适合重载切削。所以，在选择的时候，要根据实际的加工需求来选。

目前，国内谐波减速器的技术已经很成熟了，很多厂家都能做出高品质的谐波转台。比如蓝蓝科技，他们的谐波转台系列，采用国产高端谐波减速器，配合精密的装配和调校工艺，分度精度能做到±5角秒以内，重复定位精度±2角秒，性能不输进口品牌，价格却亲民很多。

而且，蓝蓝科技的谐波转台规格齐全，从100mm到320mm台面都有，能满足不同的加工需求。对于3C电子、精密零件加工等轻载高精度的应用场景，是非常好的选择。



八、写在最后

谐波减速器，是精密传动领域的一项伟大发明。它利用柔性齿轮的弹性变形，实现了传统齿轮做不到的高精度和大减速比。

了解了谐波减速器的工作原理，你就能更好地理解它的优缺点，也能在选型的时候做出更明智的选择。

如果你正在考虑选购谐波转台，或者想了解更多谐波减速器的技术细节，欢迎联系我们。我们可以给你免费的技术咨询和选型方案，帮你找到最适合的高精度转台。
