卧式转台是卧式加工中心、数控车床及专用机床的核心功能部件，主要用于工件的回转分度与多面加工，在汽车发动机、工程机械、能源装备、船舶制造等领域的大型零件加工中发挥着不可替代的作用。蓝蓝科技卧式转台系列以"大负载、高精度、超长寿命"为技术特色，面向重型切削与长时间连续运转的工业场景，为客户提供稳定可靠的回转分度解决方案。



该系列产品盘面直径从φ300mm到φ800mm，最大承载能力从300kg到2000kg，覆盖了从中型零件到重型工件的全范围加工需求。无论是卧式加工中心的标配配套，还是专用机床的定制集成，蓝蓝科技卧式转台都能提供满足工况要求的高性能产品。

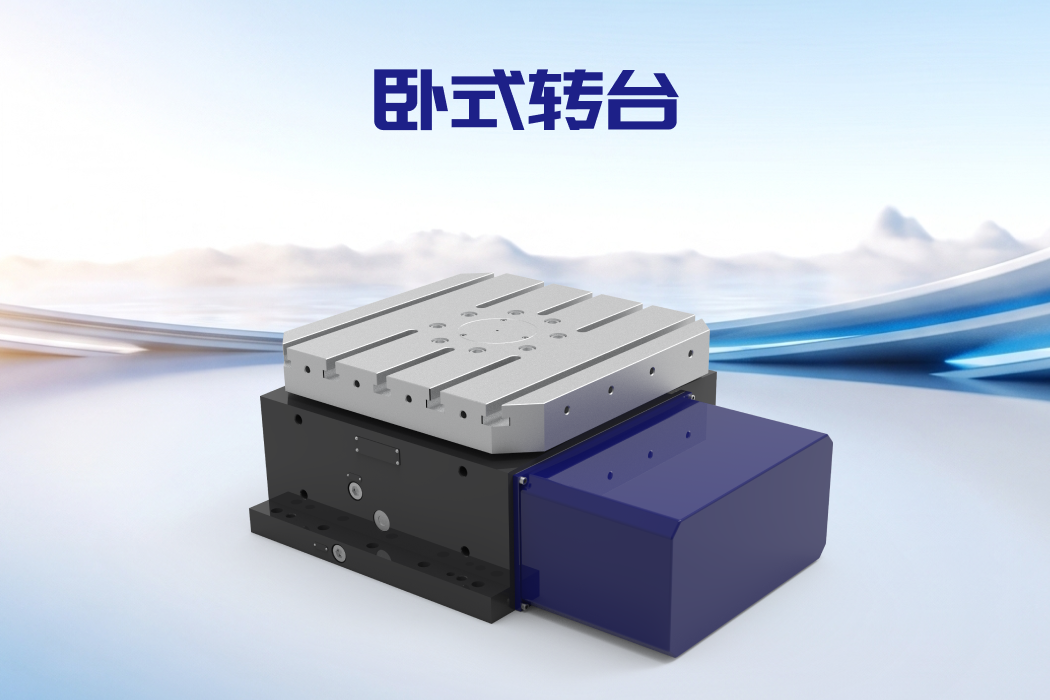

重载转台



大负载：重型工件的稳定承载

卧式转台的核心挑战之一是在大负载条件下保持回转精度与运行平稳性。蓝蓝科技卧式转台采用大直径主轴承设计，主轴轴承内径从φ80mm到φ350mm不等，配合重载型滚子凸轮机构可承受巨大的径向载荷与倾覆力矩。

以HCC500型号为例，盘面直径φ500mm，最大承载500kg，主轴采用凸轮与端齿盘组合配置，可承受重型铣削时产生的巨大切削力。而HCC800重载型号盘面直径φ800mm，最大承载2000kg，配备大模数凸轮分度机构，分度扭矩达4000N·m，适用于大型阀体、泵体、风电齿轮箱等重型零件的加工。

在工作台面设计上，卧式转台标配T型槽或螺纹孔工作台，方便工件装夹与夹具固定。部分型号可提供水冷或气冷选项，用于控制大负载连续运转时的温升，进一步提升加工精度的稳定性。

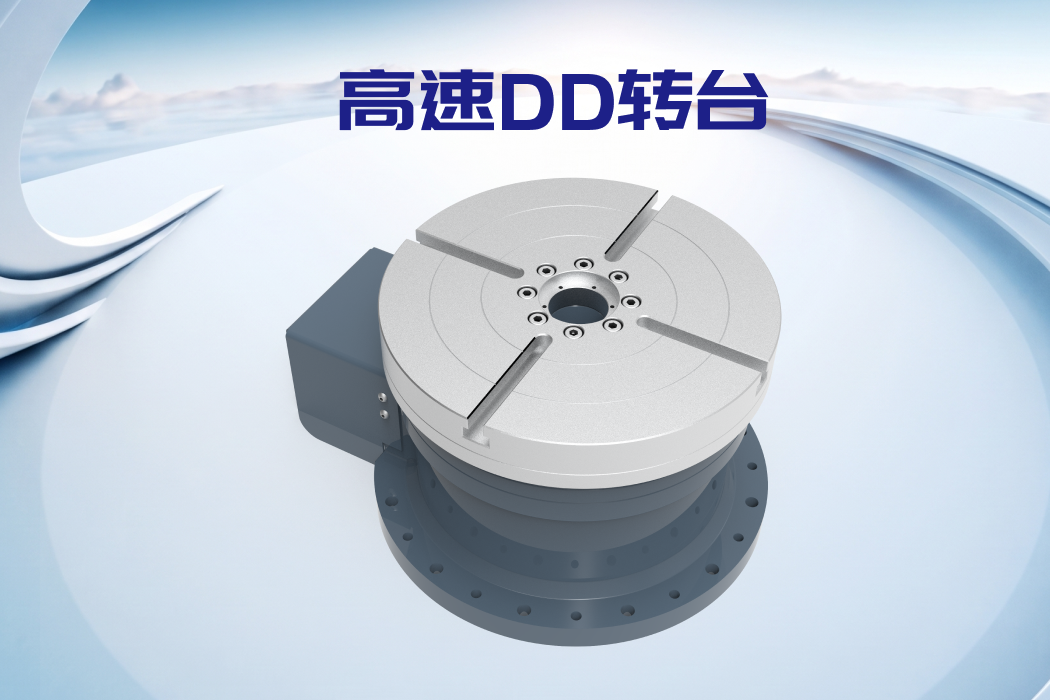

高精度高速转台



高精度：秒级分度与全闭环控制

尽管承载巨大，蓝蓝科技卧式转台在精度方面同样表现出色。全系列采用高精度滚子凸轮分度机构，分度精度可达±8″，重复定位精度±4″。对于精度要求更高的应用场景，可选配全闭环圆光栅编码器，将分度精度提升至±5″，重复定位精度提升至±2″，满足精密零件的加工要求。

为了确保精度的长期稳定性，卧式转台的核心传动部件均采用高精度磨削加工，凸轮轮廓精度控制在±2μm以内。装配过程中在恒温车间进行，核心部件的预紧力与配合间隙经过精密调整，确保转台在全寿命周期内精度衰减最小化。



超长寿命：20000小时以上的可靠运行

卧式转台通常应用于大批量、连续化的生产环境，对使用寿命与可靠性有着极高要求。蓝蓝科技卧式转台在设计与制造环节充分考虑了长寿命需求：凸轮与滚子设计寿命超过20000小时；主轴轴承采用NSK或FAG高精度重载系列，配合集中润滑系统，轴承寿命可达30000小时以上。

密封系统采用迷宫式非接触密封与接触式油封双重防护，防护等级达IP67，可有效防止切削液、铁屑与粉尘进入转台内部。在实际应用中，多家汽车零部件企业的卧式加工中心配备蓝蓝科技卧式转台，已连续运行5年以上、累计运转时间超过25000小时，充分验证了产品的超长寿命与可靠性。

作为国内数控转台领域的专业厂家，蓝蓝科技拥有深圳运营中心、安徽淮北制造基地与江苏涟水制造基地三大基地，其中淮北基地专注于大型与重载型转台的生产，配备大型加工设备与检测仪器，为卧式转台的大规格制造与品质控制提供了有力支撑。



技术选型与适配性

蓝蓝科技卧式转台提供多种驱动与控制选项，可适配发那科、西门子、三菱、华中数控、广数等主流数控系统。驱动方式可选伺服电机直联或同步带传动，刹车系统可选液压夹紧、气动夹紧或电磁夹紧，满足不同机床的集成需求。

在安装方式上，卧式转台既可作为卧式加工中心的标准配套部件，也可独立安装于数控车床、铣床或专用机床上。转台底面经过精密磨削，安装平面度≤0.01mm，可直接与机床工作台面连接，无需额外调整。对于有特殊安装要求的客户，蓝蓝科技可提供定制化的安装法兰与连接接口设计。



如果您需要大负载、高精度的卧式转台方案，欢迎联系蓝蓝科技获取完整的卧式转台选型手册与技术参数。我们可根据您的工件尺寸、重量与加工工艺，提供免费的选型建议与方案设计.
