数控转台的安装质量直接影响其加工精度、运行稳定性和使用寿命。很多用户在使用转台时遇到的精度不达标、振动大、寿命短等问题，根源往往出在安装环节。数控转台安装需要注意的事项涵盖安装前准备、安装过程、调试校准和验收四个阶段，共10个关键要点。本文将详细介绍每个注意事项的具体内容和操作方法，帮助用户正确安装数控转台，充分发挥其性能潜力。



安装前准备阶段



注意事项1：确认机床与转台的匹配性

安装前首先要确认转台与机床是否匹配，这是最基础也是最关键的一步。匹配性检查包括以下几个方面：

- 工作台面尺寸匹配：转台底面尺寸应小于机床工作台面尺寸，四周留有足够的T型槽和螺栓孔位置用于固定。一般要求转台底面边缘距离机床工作台边缘至少50mm以上。

- 承载能力匹配：转台自重+最大工件重量+夹具重量，不应超过机床工作台额定承载的80%。超载会导致机床导轨变形、精度下降。

- 数控系统匹配：确认机床数控系统是否支持转台所需的轴数和功能。四轴转台需要系统支持第四轴，五轴转台需要系统支持五轴联动。部分老款系统可能需要升级或加装扩展模块。

- 安装空间匹配：确认机床内部空间足够容纳转台，包括转台的高度、摆动范围、工件最大尺寸等，避免与机床主轴、防护罩、刀库等发生干涉。

- 电气接口匹配：确认机床的伺服驱动接口、I/O接口、编码器接口与转台的电气要求一致。不同系统的接口定义不同，需要提前确认。

建议在采购转台前，将机床型号、系统型号、工作台面尺寸等信息提供给转台厂家，由厂家技术工程师进行匹配性评估，避免买回来后发现无法安装。

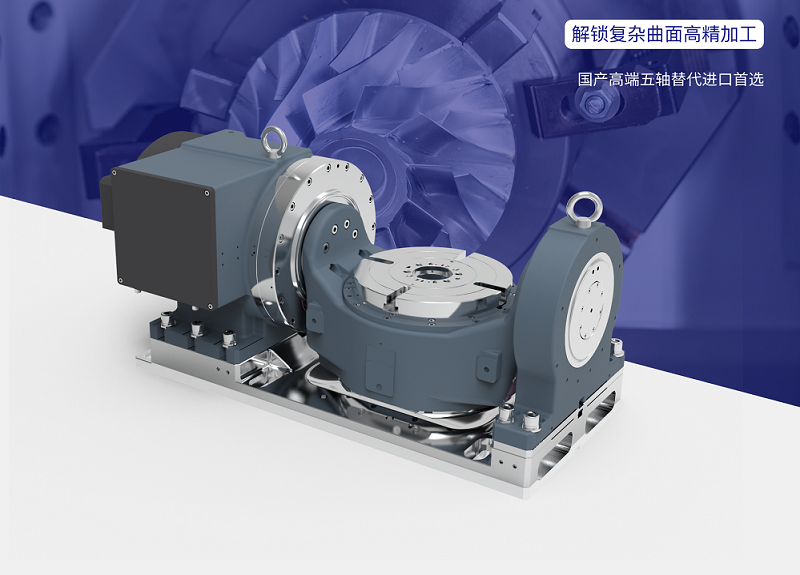

滚子凸轮数控转台



注意事项2：检查转台外观与附件完整性

转台到货后，安装前应进行开箱检查，确认产品完好无损、附件齐全：

- 检查转台外观是否有运输损坏，如磕碰、划伤、变形等

- 检查工作台面是否有锈蚀、碰伤，台面平面度是否正常

- 手动转动转台主轴，检查是否有卡滞、异响

- 核对装箱清单，确认转台本体、电机、线缆、安装螺栓、密封圈、说明书等附件齐全

- 检查电机型号、编码器型号是否与合同一致

- 保存好产品合格证、精度检测报告等技术文件

如发现损坏或缺件，应立即联系厂家处理，不要强行安装，以免造成更大损失或影响质保。



注意事项3：准备安装工具与耗材

安装前应准备好所需的工具和耗材，避免安装过程中因缺少工具而中断：

- 测量工具：百分表、千分表、水平仪、塞尺、激光干涉仪（精度校准用）

- 紧固工具：扭矩扳手、内六角扳手、套筒扳手、铜棒（敲击用）

- 吊装工具：大型转台需要起重机或叉车，小型转台可用人力搬运（注意安全）

- 电气工具：万用表、示波器、压线钳、热缩管、扎带等

- 耗材：清洁棉布、无水乙醇、润滑脂、密封胶、防锈油等

所有测量工具应在检定有效期内，确保测量数据准确可靠。



安装过程阶段

注意事项4：清洁安装面，确保接触良好

转台底面与机床工作台面的接触状态直接影响安装精度和刚性。安装前必须对两个安装面进行彻底清洁：

- 用无水乙醇浸湿的清洁棉布擦拭转台底面和机床工作台面，去除油污、铁屑、灰尘等杂物

- 检查安装面是否有毛刺、磕碰凸起，如有需用油石或细砂纸轻轻打磨平整

- 检查T型槽内是否有铁屑或杂物，清理干净

- 安装面清洁后，在转台底面均匀涂抹一层薄薄的防锈油或导轨油，防止锈蚀并改善接触

安装面的清洁度非常重要，哪怕是一粒细小的铁屑夹在安装面之间，都会导致转台倾斜，严重影响回转精度。

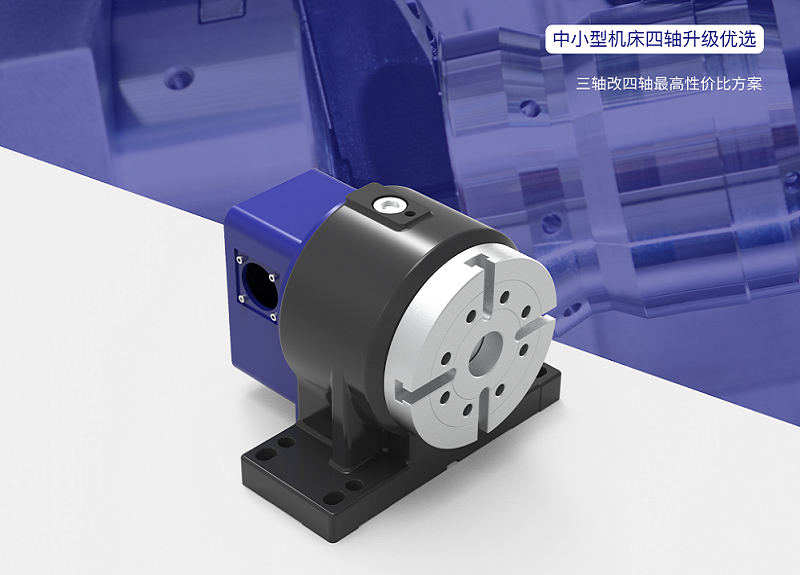

DD直驱转台



注意事项5：正确定位，保证与机床轴线平行

转台的定位精度直接影响加工坐标系的准确性。安装时需要确保转台回转轴心线与机床的相应轴线平行或垂直：

- 四轴转台安装时，回转轴心线应与机床X轴平行（卧式安装）或与Z轴平行（立式安装）

- 使用百分表找正：将百分表固定在机床主轴上，表针接触转台主轴的外圆或定位端面，手动转动转台或移动机床轴，观察百分表读数变化

- 通过调整转台位置，使百分表读数偏差控制在0.01mm以内

- 对于五轴转台，还需要找正A轴与C轴的垂直度、C轴与机床Z轴的同轴度

- 定位完成后，先轻轻拧紧固定螺栓，再进行精度复核，确认无误后再按规定扭矩锁紧

找正时注意不要用铁锤直接敲击转台箱体，应使用铜棒或木锤轻轻敲击，避免损坏转台。



注意事项6：按规定扭矩和顺序紧固螺栓

固定螺栓的紧固质量直接影响转台的安装刚性和长期稳定性：

- 使用规定规格和强度等级的螺栓，通常为8.8级或10.9级高强度螺栓

- 螺栓应配合平垫圈和弹簧垫圈使用，防止松动

- 紧固时采用对角线交叉紧固法，分2-3次逐步拧紧，避免单次拧紧导致转台变形

- 使用扭矩扳手按厂家规定的扭矩值紧固，不同规格螺栓的扭矩值不同，常见参考：M10螺栓约40-50N·m，M12螺栓约70-90N·m，M16螺栓约150-200N·m

- 紧固完成后，再次用百分表检查转台的定位精度，确认紧固过程中没有发生位移

扭矩过小会导致转台松动，扭矩过大可能导致螺栓断裂或转台箱体变形，都不可取。务必使用扭矩扳手，不要凭手感。



注意事项7：正确连接电气线缆，做好防护

电气连接是转台安装的重要环节，接线错误或接触不良可能导致转台无法运行甚至损坏：

- 按照厂家提供的电气接线图连接动力线、编码器线、I/O控制线、刹车线等

- 确认电源电压、相序正确，上电前用万用表测量电压

- 编码器线缆应远离动力线缆，避免电磁干扰，必要时使用屏蔽线并正确接地

- 线缆接头应插紧并锁紧，防止振动导致松动

- 线缆应合理布线，避免与运动部件干涉，避免被切削液冲刷

- 线缆弯曲半径不应小于线缆直径的8-10倍，避免线缆内部断裂

- 在容易接触切削液的接头处，使用防水胶带或热缩管进行密封防护

电气连接完成后，不要直接上电运行，应先进行线路检查，确认无短路、无接错后再逐步上电调试。



调试校准阶段

注意事项8：正确设置数控系统参数

转台机械安装完成后，需要在数控系统中进行参数设置和调试：

- 在系统中添加转台对应的轴号，设置轴类型为旋转轴

- 设置伺服电机参数，包括电机型号、额定功率、额定转速、编码器分辨率等

- 设置传动比参数，根据转台的减速比正确设置，否则会导致转台转角不准确

- 设置速度、加速度、加减速时间等运动参数，建议初始设置为厂家推荐值的50%-70%，运行稳定后再逐步提高

- 设置软限位，防止转台超程运行

- 设置刹车控制逻辑，确保转台停止时刹车自动夹紧，运动时自动松开

- 进行伺服增益调整，使转台运行平稳，无振动、无啸叫

参数设置是专业性较强的工作，建议由熟悉该数控系统的工程师操作，或在转台厂家技术支持下进行。参数设置错误可能导致转台运行异常甚至损坏。

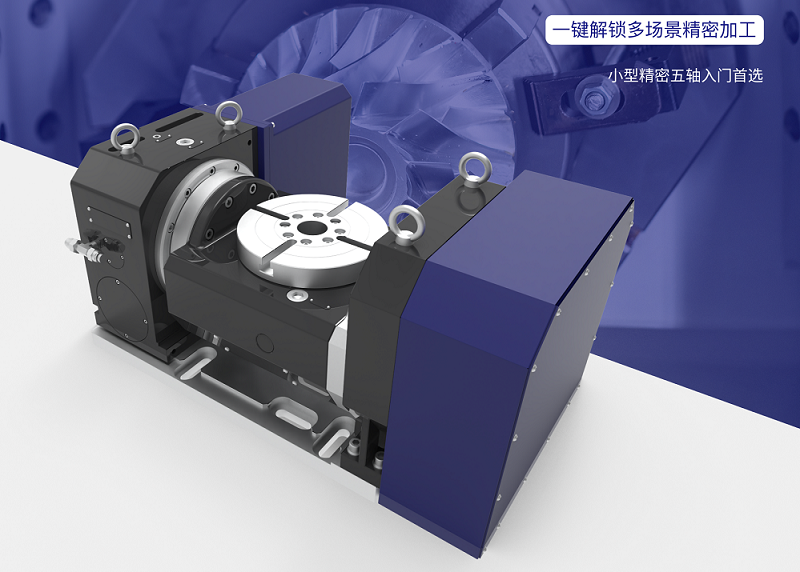

谐波转台



注意事项9：进行精度检测与补偿

转台安装调试完成后，必须进行精度检测，确认达到出厂精度标准：

- 几何精度检测：用百分表检测转台台面的径向跳动和轴向跳动，径向跳动一般应≤0.01mm，轴向跳动一般应≤0.008mm

- 分度精度检测：使用激光干涉仪或自准直仪检测转台的分度精度和重复定位精度，确认达到厂家标称值

- 精度补偿：如果分度精度存在系统误差，可在数控系统中进行螺距补偿，补偿后重新检测，确认精度达标

- 负载测试：安装模拟工件或实际工件，进行负载运转测试，检查转台在负载下的运行状态、温升、噪音等

- 连续运转测试：让转台连续正反转运行2-4小时，检查运行稳定性、温升（一般不超过环境温度+25℃）、密封情况等

精度检测最好使用激光干涉仪进行，这是目前最准确的检测方法。如果用户没有相关设备，可要求转台厂家在安装调试时一并提供精度检测服务。



验收阶段

注意事项10：规范验收，留存技术档案

安装调试完成后，应进行规范的验收，并建立完整的技术档案：

- 功能验收：测试转台的各项功能，包括手动分度、自动分度、联动插补、夹紧松开、急停等，确认所有功能正常

- 精度验收：核对精度检测报告，确认分度精度、重复定位精度、几何精度等指标达到合同约定标准

- 试切验收：使用实际零件进行试加工，检测加工零件的精度和表面质量，确认满足加工要求

- 资料验收：收集整理产品合格证、精度检测报告、使用说明书、电气接线图、参数表、备件清单等技术资料，建立设备技术档案

- 培训验收：确认操作人员和维护人员已接受培训，能够独立进行日常操作和维护保养

- 签署验收报告：所有项目验收合格后，双方签署验收报告，明确质保期起始时间

验收环节不可走过场，这是保障用户权益的重要环节。如发现问题应在验收报告中明确记录，并要求厂家限期整改，整改合格后再签署最终验收。



数控转台的安装是一项技术性较强的工作，涉及机械、电气、数控系统等多个专业领域。对于首次使用转台或对安装不熟悉的用户，建议选择厂家提供的专业安装调试服务。
