谐波减速器是一种基于柔性齿轮弹性变形原理的精密传动机构，具有传动比大、体积小、重量轻、精度高、回差小等突出优点，在机器人、精密机床、航空航天等领域得到广泛应用。蓝蓝科技谐波转台系列面向精密零件加工、小型五轴加工中心、半导体设备、光学元件、医疗器械等对转台体积与精度有严格要求的应用场景，以"高精度、小体积、低噪音"为核心特色，为客户提供精密级的回转分度解决方案。

该系列产品覆盖盘面直径φ145mm至φ170mm，最大承载从25kg到80kg，重复定位精度±10″，是轻载精密加工场景的理想选择。

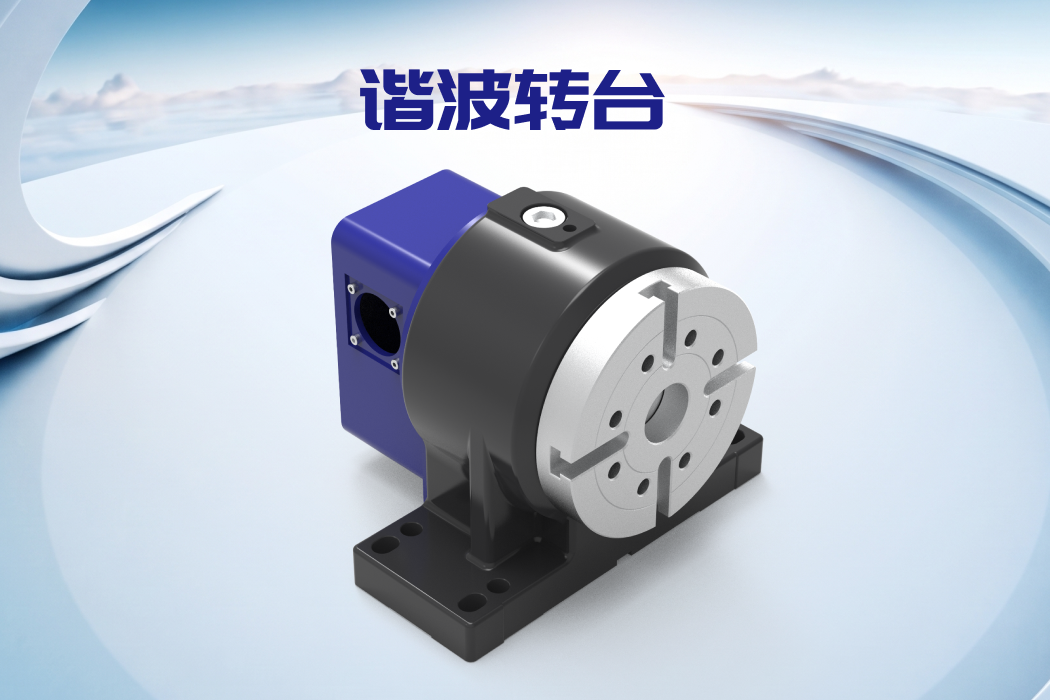

谐波四轴转台



谐波传动技术原理与精度优势

谐波减速器由波发生器、柔轮与刚轮三个核心部件组成。波发生器为椭圆形凸轮，外套柔性轴承，装入柔轮内部后使柔轮产生弹性变形，柔轮的外齿与刚轮的内齿在椭圆长轴方向啮合，在短轴方向脱开。当波发生器连续转动时，柔轮的变形位置不断变化，齿的啮合位置也随之移动，从而实现减速传动。由于刚轮比柔轮多2个齿，波发生器每转一周，柔轮相对刚轮反向转动2个齿的角度，实现了大减速比传动。

谐波传动的精度优势主要体现在三个方面：一是回差极小，由于柔轮与刚轮在多个位置同时啮合，且柔轮具有弹性，可有效消除传动间隙，回差通常小于1′（60″），精密型谐波减速器回差可小于10″；二是定位精度高，多齿啮合的均化效应使单个齿的加工误差被平均化，传动精度显著提高；三是运动平稳，谐波传动为连续啮合，无冲击、无振动，运行噪音低。



蓝蓝科技谐波转台采用高精度谐波减速器，配合高精度伺服电机与编码器，实现了秒级的分度精度与重复定位精度。转台整体结构紧凑，体积仅为同规格滚子凸轮转台的50%左右，非常适合空间有限的小型机床与自动化设备集成。



性能参数与结构特点

蓝蓝科技谐波转台的性能参数在精密转台领域具有显著优势。以主力型号TH170B-135为例，盘面直径φ170mm，最大承载40kg，重复定位精度±10″，减速比1：81。

在五轴转台方面，蓝蓝科技推出了HTR-170C谐波五轴转台，C轴与A轴均采用谐波减速器驱动，工作台面尺寸φ170mm，最大承载40kg，该型号体积小、重量轻（仅110kg），可直接安装于小型立式加工中心工作台面，是小型精密零件五轴加工的理想方案。

结构设计上，谐波转台采用一体化箱体设计，谐波减速器、伺服电机、轴承与夹紧机构高度集成，减少了装配环节与累积误差。转台内部采用迷宫式密封与接触式油封双重防护，防护等级IP65，可在切削液飞溅的环境中长期稳定运行。电气接口采用标准化设计，可适配发那科、西门子、三菱等主流数控系统。

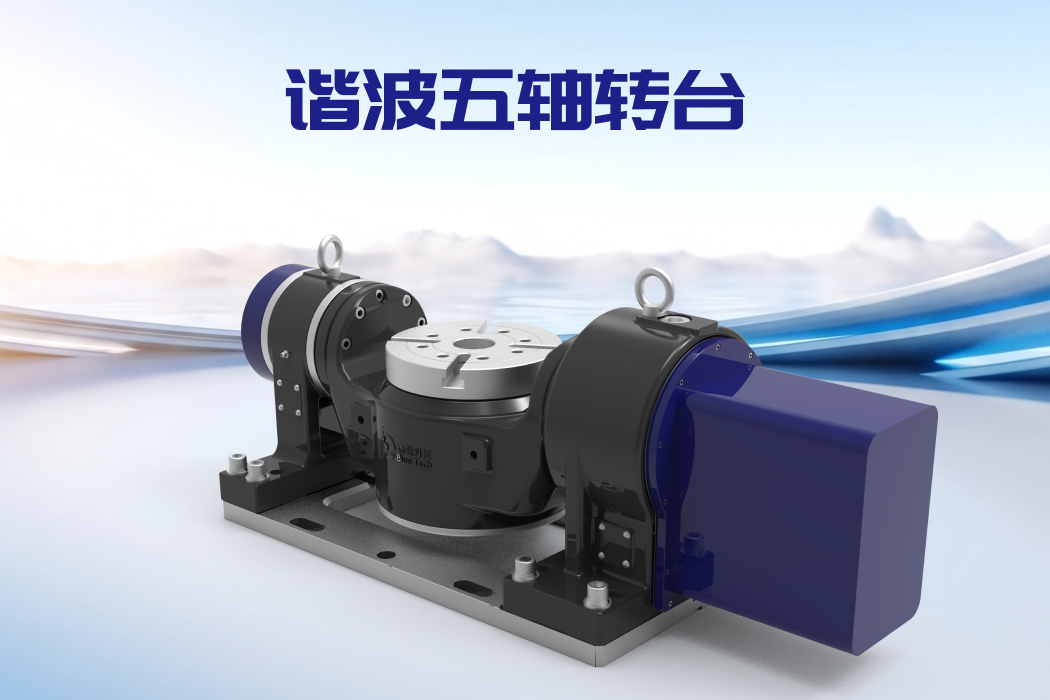

谐波五轴转台



应用优势与典型场景

谐波转台的高精度、小体积与低噪音特性使其在多种精密加工场景中具有独特优势。在精密零件加工中，谐波转台的秒级重复定位精度可保证零件孔位与角度的高度一致性，特别适合钟表零件、连接器端子、精密齿轮等小型精密零件的多面加工。在小型五轴加工中，谐波五轴转台的紧凑结构可方便地集成到小型加工中心中，实现复杂曲面零件的五轴联动加工。



蓝蓝科技作为国内同时掌握谐波、滚子凸轮、DD直驱三大技术路线的数控转台专业厂家，可根据客户的精度要求、负载条件与安装空间，推荐最合适的技术路线与产品型号。对于高精度、轻负载、空间有限的应用场景，谐波转台是最优选择；对于中高速、中等负载的通用加工场景，滚子凸轮转台性价比更高；对于超高速、超精密的特殊需求，DD直驱转台则能提供最佳性能。



使用注意事项与维护保养

谐波转台在使用过程中需要注意以下几点：一是避免过载冲击，谐波减速器的柔轮为弹性元件，过大的冲击载荷可能导致柔轮疲劳损伤；二是控制运行温度，谐波减速器在连续高速运转时会产生一定热量，建议在环境温度0-40℃范围内使用，长时间高速运行时可考虑加装散热装置；三是定期润滑，谐波减速器采用润滑脂润滑，首次运行5000小时后需补充润滑脂，之后每10000小时补充一次。



如果您需要高精度、小体积的精密转台方案，欢迎联系蓝蓝科技获取谐波转台产品手册与详细技术参数。我们的技术工程师可根据您的零件精度要求与设备安装空间，提供免费的选型建议与方案设计.
