新能源汽车产业的爆发式增长正在深刻改变汽车零部件的加工格局。与传统燃油车相比，新能源汽车在动力系统、底盘结构、智能驾驶等方面发生了根本性变化，催生了大量新型零件的加工需求，也对数控加工设备和数控转台提出了新的技术要求。

从零件结构来看，新能源汽车的核心零件包括电机壳体、电机端盖、减速器壳体、电驱系统集成壳体、电池托盘、电控系统散热壳体、底盘一体化压铸件等。这些零件与传统燃油车的发动机缸体、变速箱壳体相比，具有以下显著特点：一是集成化程度高，电驱系统往往将电机、减速器、控制器集成在一个壳体内，零件结构复杂、型腔多、加工面多；二是尺寸较大，电池托盘、一体化后地板等零件尺寸可达1.5米以上，需要大规格加工设备和转台；三是薄壁化趋势明显，为了减重，大量采用铝合金薄壁结构，壁厚最薄处仅2-3mm，加工时容易变形；四是批量大、节拍要求高，新能源汽车产量增长迅速，零件加工需要满足高节拍、高一致性的要求。

从材料来看，新能源汽车零件大量采用铝合金（ADC12、A356、6061等）压铸或型材，部分高强度零件采用铸铁或钢件。铝合金材料切削性好、切削速度高，但薄壁件容易产生加工变形，对夹具和转台的刚性有较高要求。同时，铝合金加工产生的切屑量大，对设备的排屑和防护能力要求高。

从精度要求来看，新能源汽车核心零件的精度要求虽然不如航空航天和医疗器械那么极致，但由于批量大、自动化程度高，对加工的一致性和稳定性要求很高。例如，电机壳体的轴承孔同轴度要求≤0.01mm，止口圆度≤0.005mm，端面跳动≤0.01mm；减速器壳体的齿轮轴孔位置度≤0.015mm，平行度≤0.01mm；电池托盘的安装面平面度≤0.1mm/m。这些精度要求需要转台提供稳定的分度精度和重复定位精度。

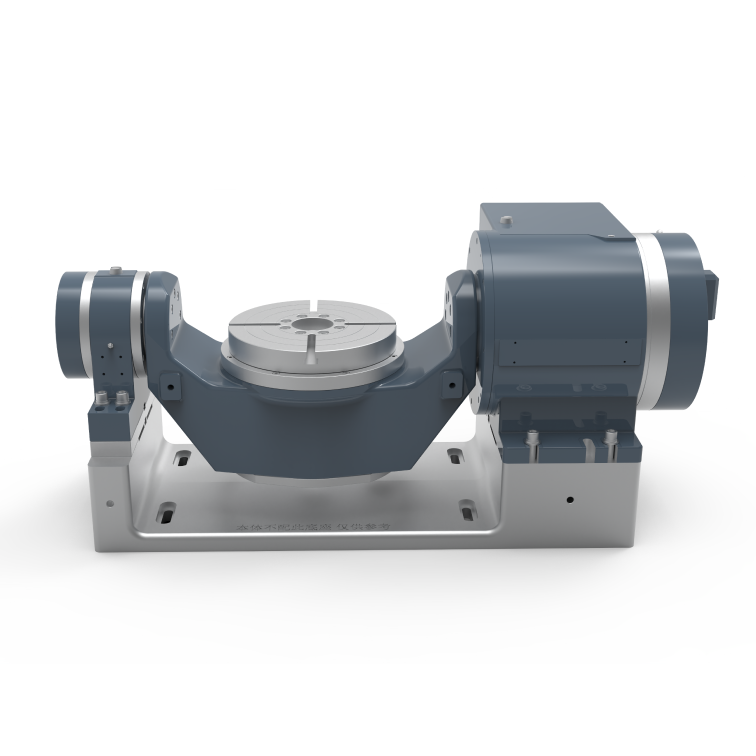

五轴转台



五轴转台在新能源汽车加工中的关键作用

1、电机壳体与端盖的多面高效加工

电机壳体是新能源汽车电驱系统的核心零件，通常为铝合金压铸结构，具有复杂的水道型腔、多个安装面和轴承孔。传统加工需要在卧式加工中心上多次翻转装夹，或者在多台机床上分工序加工，不仅效率低，而且多次装夹的累积误差影响轴承孔的同轴度。采用四轴或五轴转台后，可以实现一次装夹完成电机壳体的全部加工，包括水道口、安装面、轴承孔、止口等，加工效率提升40%以上，轴承孔同轴度从0.015mm提升至0.008mm。

电机端盖同样具有多个加工面和密封槽，采用四轴转台分度加工，可以一次装夹完成端面、止口、密封槽、安装孔的全部加工，单件加工时间从12分钟缩短至7分钟，适合大批量生产的节拍要求。

2、减速器壳体的精密孔系加工

减速器壳体是电驱系统中精度要求最高的零件之一，其齿轮轴孔的位置度、平行度直接影响减速器的传动精度、噪音和寿命。减速器壳体通常有2-3个齿轮轴孔，孔间距公差±0.01mm，孔轴线平行度≤0.01mm，端面跳动≤0.008mm。采用卧式加工中心配高精度四轴转台，可以在一次装夹中完成所有轴孔的镗削加工，避免了二次装夹的定位误差，孔系位置度CPK值稳定在1.67以上。

3、电驱集成壳体的五轴联动加工

随着电驱系统集成度的不断提高，三合一（电机+减速器+控制器）甚至多合一电驱系统成为主流趋势。集成壳体结构更加复杂，具有多个型腔、斜面、曲面和深孔，传统三轴或四轴加工难以一次完成。采用五轴转台后，可以通过A轴和C轴的联动，实现复杂型腔和斜面的一次加工，减少装夹次数，提高加工精度和效率。某企业加工三合一电驱壳体，采用五轴转台后，装夹次数从4次减少为1次，加工周期从45分钟缩短至28分钟，零件一次合格率从94%提升至99%。

4、电池托盘与大型结构件的多面加工

电池托盘是新能源汽车的大型结构件，通常为铝合金型材焊接或压铸结构，尺寸可达1500mm×1000mm以上，具有数十个安装面和数百个安装孔。电池托盘的加工需要大规格卧式加工中心配大规格四轴转台，实现托盘的翻转分度，一次装夹完成上下表面和侧面的全部加工。大规格转台的承载能力通常需要达到1000kg以上，分度精度±8″~±10″，重复定位精度±4″~±6″，以满足大型零件的加工要求。

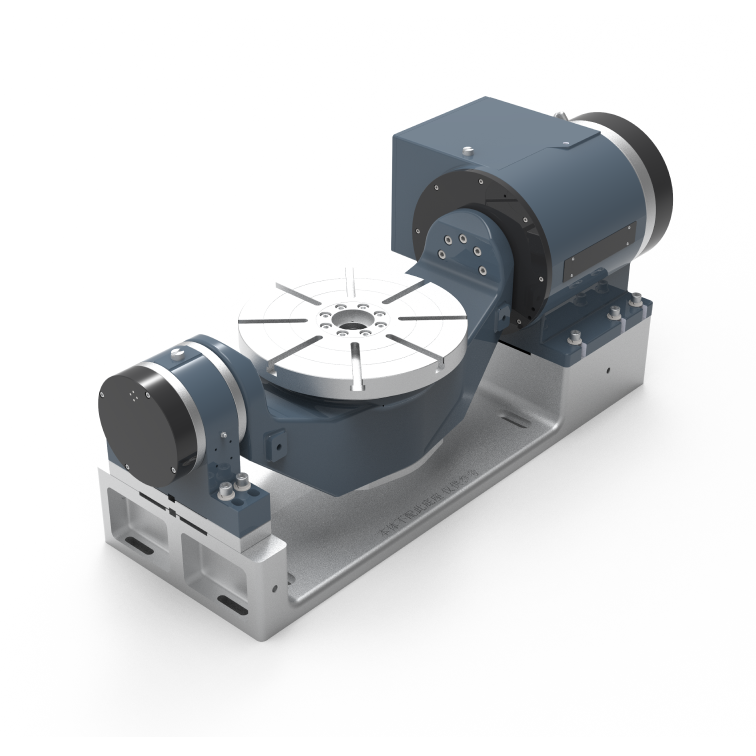

五轴转台



新能源汽车加工对数控转台的技术要求

1、高刚性与高承载

新能源汽车零件虽然多为铝合金，但尺寸较大、切削余量较大，且批量生产中采用高切削参数，切削力不可忽视。转台需要具备足够的刚性来承受切削力，减少让刀和振动。对于电机壳体、减速器壳体等中等尺寸零件，转台承载能力应不低于300kg；对于电池托盘等大型零件，转台承载能力应达到1000-2000kg。主轴轴承应采用大直径交叉滚子轴承或圆锥滚子轴承，箱体采用高强度铸铁结构。

2、高精度与高一致性

新能源汽车零件批量大，对加工一致性要求高。转台的分度精度应达到±5″~±8″，重复定位精度±2″~±4″，以保证批量生产中零件的尺寸一致性。对于轴承孔、齿轮轴孔等关键特征，建议选配圆光栅编码器全闭环控制，进一步提高分度精度和长期稳定性。转台的夹紧扭矩应足够大，确保在切削过程中转台角度不发生位移，C轴夹紧扭矩不低于1000N·m，大规格转台不低于3000N·m。

3、高速度与高响应

铝合金材料的切削速度高，新能源汽车零件的生产节拍要求紧，转台需要具备较高的分度速度和响应速度。四轴转台的最高转速应不低于33rpm，分度时间（90°）应不超过0.5秒；五轴转台的C轴最高转速不低于30rpm，A轴不低于20rpm。快速的分度响应可以减少非切削时间，提高设备的稼动率。

4、高可靠性与低维护

新能源汽车零件的大批量生产对设备可靠性要求极高，非计划停机会造成巨大的生产损失。转台的平均无故障时间（MTBF）应不低于5000小时，核心部件设计寿命不低于20000小时。润滑系统应采用集中自动润滑，维护周期不低于6个月，减少人工维护的工作量和不确定性。密封防护等级应达到IP65以上，适应铝合金加工中大量切削液和切屑的恶劣环境。



蓝蓝科技新能源汽车加工解决方案

蓝蓝科技作为国内数控转台专业厂家，在深圳、安徽淮北、江苏涟水设有三大基地，掌握谐波、滚子凸轮、DD直驱三大技术路线，可为新能源汽车加工提供全系列转台产品：

蓝蓝科技的滚子凸轮五轴转台和DD直驱五轴转台系列，分度精度和重复定位精度均能满足新能源汽车加工所需的精度和稳定性能。蓝蓝科技淮北制造基地专注于大规格和重载型转台的批量生产，配备大型加工设备和自动化装配线，可满足新能源汽车行业大批量、快交付的需求。

如果您从事新能源汽车零部件加工，正在寻找高性价比、高可靠性的数控转台方案，欢迎联系蓝蓝科技索取新能源汽车行业应用手册与产品参数表。我们可根据您的零件类型、尺寸和节拍要求，提供免费的工艺评估与选型建议，并支持预约现场看机与样件试加工，帮助您提升加工效率、降低生产成本。
