手机中框加工的核心挑战

手机中框是手机结构件中加工难度最大、价值含量最高的零件之一。它不仅是手机的"骨架"，承担着保护内部元器件、连接前后盖和屏幕的功能，还是手机外观的重要组成部分，直接影响用户的握持手感和视觉体验。随着手机向轻薄化、全面屏、多摄像头方向发展，手机中框的加工难度不断攀升。

手机中框的加工难点主要体现在以下几个方面：一是结构复杂，中框通常具有四个侧面、内型腔、按键孔、音量键槽、电源键槽、摄像头开孔、天线槽、SIM卡槽、扬声器开孔等数十个特征，且很多特征分布在不同的角度和曲面上；二是精度要求高，中框与屏幕、后盖的配合间隙要求≤0.05mm，按键孔位置度±0.015mm，侧面弧度公差±0.01mm，平面度≤0.03mm；三是表面质量要求严苛，中框外侧面通常需要经过CNC粗加工、精加工、抛光、PVD镀膜等多道工序，CNC加工的表面质量直接影响后续抛光的工作量和最终外观效果；四是材料难加工，高端手机中框大量采用铝合金（6061、7075）、不锈钢（304、316L）、钛合金等材料，其中不锈钢和钛合金的切削性差，对刀具和设备刚性要求高；五是批量大、节拍紧，一款热门手机年出货量可达数千万台，中框加工需要满足高节拍、高一致性的要求，单件CNC加工时间通常控制在10-20分钟。





为什么手机中框加工需要五轴转台？

减少装夹次数，消除累积误差

传统的手机中框加工通常采用"三轴+多套夹具"的方案，一套夹具加工一个面，一个中框需要4-6套夹具、4-6次装夹才能完成全部加工。每次装夹都存在定位误差，经过多次累积后，总误差可达0.05-0.1mm，严重影响中框的尺寸一致性和装配精度。采用五轴转台后，中框一次装夹即可完成除夹持面外的全部加工，装夹次数从4-6次减少为1次，消除了多次装夹的累积误差，关键尺寸的CPK值从1.0提升至1.67以上。

提升加工效率，缩短生产节拍

多次装夹不仅带来精度问题，还严重影响加工效率。每次装夹都需要人工或机械手上下料、找正、对刀，耗时2-5分钟。对于一个需要5次装夹的中框，仅装夹时间就达10-25分钟，占总加工时间的50%以上。采用五轴转台后，一次装夹完成全部加工，装夹时间减少80%以上，设备的有效切削时间占比从40%-50%提升至75%-85%，单件加工时间缩短30%-50%。某手机中框加工企业采用五轴转台方案后，单台设备日产量从300件提升至480件，产能提升60%。

实现复杂曲面的高精度加工

现代手机中框的侧面越来越多采用2.5D甚至3D曲面设计，以提升握持手感和视觉效果。这些复杂曲面用传统三轴加工很难保证精度和表面质量，因为三轴加工时刀具与曲面的夹角不断变化，容易产生干涉和振纹。五轴转台可以通过A轴和C轴的联动，使工件始终保持最佳的切削角度，刀具与曲面的夹角恒定，从而实现复杂曲面的高精度、高光洁度加工。采用五轴加工后，中框侧面的表面粗糙度从Ra1.6μm降至Ra0.4μm，后续抛光时间减少50%。

降低夹具成本，提升换型效率

传统多套夹具方案中，每套夹具的制造成本在5000-20000元之间，一款中框的夹具总投入可达3-10万元。而且手机更新换代快，一款机型的生命周期通常只有6-12个月，夹具的摊销成本很高。采用五轴转台后，只需要一套通用夹具即可完成全部加工，夹具成本降低70%以上。同时，换型时只需要更换夹具和加工程序，不需要调整多台设备的工艺参数，换型时间从2-3天缩短至4-8小时。





蓝蓝科技手机中框加工解决方案

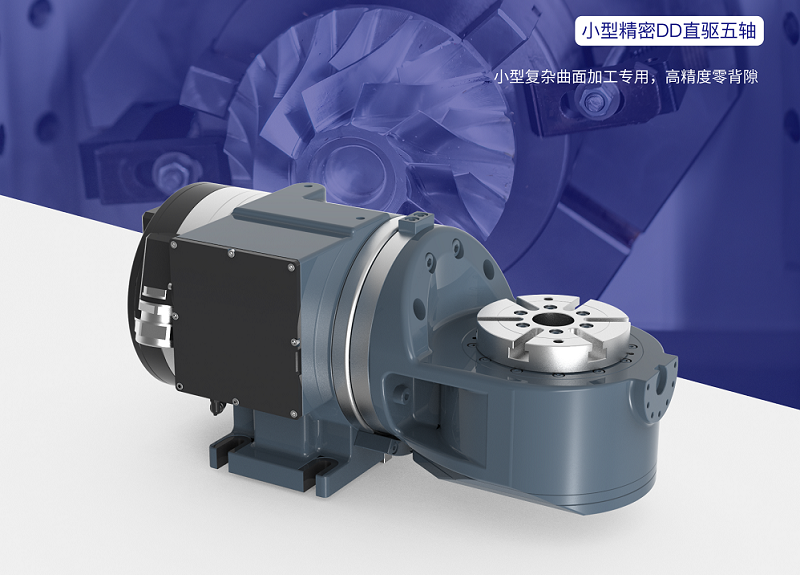

蓝蓝科技作为国内数控转台专业厂家，在深圳、安徽淮北、江苏涟水设有三大基地，掌握谐波、滚子凸轮、DD直驱三大技术路线，可为手机中框加工提供高精度五轴转台方案。

蓝蓝科技深圳运营中心紧邻3C产业集群，可提供快速的技术支持和售后服务，响应时间不超过24小时。

如果您从事手机中框或其他3C精密结构件加工，希望通过五轴转台提升加工效率和精度，欢迎联系蓝蓝科技获取五轴转台产品资料和报价。我们可根据您的零件材料、尺寸和节拍要求，提供免费的工艺评估与选型建议，并支持预约样件试加工。
