一、传动的终极形态：直接驱动

在精密传动领域，有一个技术路线代表着未来的发展方向，那就是DD直驱技术。

什么是DD？DD就是Direct Drive，直接驱动的意思。说白了，就是电机直接带动负载，中间没有任何减速机构。

你想想，传统的传动方式，电机要通过减速器、齿轮、皮带等等，才能带动负载。中间环节越多，误差就越大，效率就越低，故障点也越多。

而DD直驱，电机直接连负载，中间什么都没有。没有减速器，没有齿轮，没有皮带。是不是很极致？

今天这篇文章，我们就来全面解析DD直驱电机技术，看看它到底厉害在哪里，又有哪些局限。

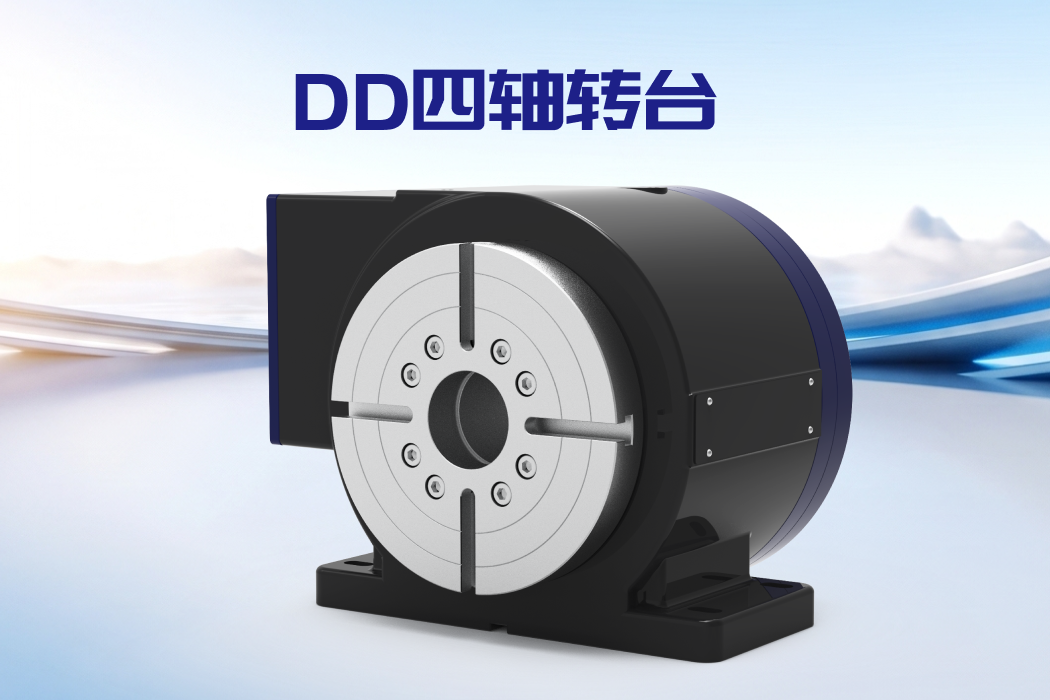

DD直驱四轴转台



二、DD直驱电机是什么？

DD直驱电机，顾名思义，就是直接驱动负载的电机。

普通的电机，转速很高，扭矩很小，所以要通过减速器来减速增扭，才能带动负载。

而DD直驱电机，天生就是低转速、大扭矩的。它不需要减速器，直接就能带动负载。这是它和普通电机最大的区别。

DD直驱电机通常是力矩电机的一种，也叫直驱力矩电机。它的结构特点是：

- 大直径、薄饼状：直径大，所以扭矩大；轴向薄，节省空间

- 多极设计：极对数很多，所以转速低、扭矩大

- 中空结构：很多DD电机是中空的，方便穿线、安装夹具

- 内置高精度编码器：因为直接驱动，所以对编码器的精度要求非常高

打个比方：普通电机就像自行车的高速挡，蹬得快但没劲；DD电机就像低速挡，蹬得慢但劲大。只不过DD电机是直接驱动，没有链条和齿轮。



三、DD直驱转台的工作原理

在数控转台领域，DD直驱转台是最高端的技术路线。

DD直驱转台的结构非常简单：

1. DD力矩电机：定子固定在转台底座上，转子和转台台面直接连接

2. 高精度编码器：直接安装在输出轴上，实时检测位置

3. 精密轴承：支撑台面，保证旋转精度

4. 锁紧机构：通常是液压或气动锁紧，加工时锁紧台面

就这么简单。电机直接带动台面转，没有任何中间传动环节。

你可能会问：这么简单？那为什么以前不用？

因为以前的电机技术和编码器技术还不够成熟。电机做不到那么大的扭矩，编码器也做不到那么高的精度。现在技术进步了，DD直驱才逐渐普及。



四、DD直驱转台的六大优势

DD直驱转台为什么这么牛？因为它有很多传统转台比不了的优势。

优势1：零背隙，超高精度

这是DD直驱最大的优势之一。

因为没有中间传动环节，所以根本就没有背隙。正转反转，说停就停，说走就走，没有任何间隙误差。

而且，编码器是直接装在输出轴上的，检测的就是实际输出位置，是全闭环控制。精度非常高。

高端DD直驱转台的分度精度可以做到±1-2角秒，重复定位精度可以做到±0.5角秒以内。这是传统转台很难达到的。

优势2：超高响应速度

DD直驱转台的响应速度非常快。

为什么？因为没有中间传动环节的惯量和弹性，电机直接驱动负载，想快就快，想慢就慢。加减速性能非常好。

传统转台，因为有减速器，加减速的时候会有弹性变形，响应就慢。而DD直驱，几乎是瞬时响应。

这对于需要频繁分度、快速定位的应用场景，比如3C电子、半导体设备等，非常重要。

优势3：超高转速

DD直驱转台的转速可以做得很高。

传统的滚子凸轮转台，转速一般也就几十转每分钟。而DD直驱转台，转速可以做到几百转甚至上千转每分钟。

转速高有什么用？用处大了。比如车铣复合加工，转台可以当车床主轴用，高速旋转进行车削加工。

还有一些特殊的应用，比如磨削、抛光等，也需要比较高的转速。

优势4：寿命长，免维护

DD直驱转台的寿命非常长。

为什么？因为没有齿轮、凸轮、滚子这些易损件，没有磨损。只要轴承不坏，电机不坏，就能一直用。

而且，基本上不需要维护。不用换油，不用调整间隙，省心省力。

对于批量生产的自动化生产线来说，免维护太重要了。停机维护的成本太高了。

优势5：运行安静，振动小

DD直驱转台运行非常安静，振动也很小。

因为没有齿轮啮合、没有滚子碰撞，只有电机的电磁力，所以噪音很小，振动也很小。

这对于对噪音和振动敏感的应用场景，比如光学加工、检测设备等，非常重要。

优势6：结构紧凑，中空设计

DD直驱转台的结构非常紧凑，轴向尺寸很短。而且，很多DD转台是中空的，中间可以穿线、装夹具、走管路，非常方便。

这对于自动化设备集成来说，是很大的优势。

DD直驱五轴转台



五、DD直驱转台的缺点

说了这么多优点，DD直驱转台有没有缺点？当然有，而且还不少。

缺点1：贵

这是最大的缺点。DD直驱转台的价格，比滚子凸轮转台贵不少，比谐波转台贵更多。

为什么贵？因为DD电机本身就贵，高精度编码器也贵。而且，对装配工艺的要求也很高。

所以，DD直驱转台一般只用在高端应用，对精度和速度要求极高的场合。

缺点2：扭矩密度低

同样体积下，DD电机的扭矩不如减速器+普通电机的组合大。因为减速器可以放大扭矩。

所以，对于大扭矩、重载的应用，DD直驱就不太合适了，或者说成本太高了。

缺点3：需要锁紧机构

DD直驱转台，在静止的时候，电机的保持力矩有限。如果是重切削，需要额外的锁紧机构来锁紧台面。

锁紧机构增加了成本和复杂度。而且，锁紧和松开需要时间，影响效率。

缺点4：对驱动器要求高

DD直驱电机对驱动器的要求非常高。需要高性能的伺服驱动器，才能实现高精度的控制。

而且，调试也比较复杂，需要专业的技术人员来调参数。

缺点5：发热大

DD电机因为扭矩大，电流也大，所以发热比较厉害。

发热会导致热变形，影响精度。所以，高端DD转台通常需要冷却系统，比如水冷或者气冷。这又增加了成本和复杂度。



六、DD直驱转台的适用场景

根据DD直驱转台的特点，它最适合这些场景：

- 超高精度场合：光学加工、半导体设备、精密检测等

- 高响应、高速分度场合：3C电子、高速钻孔、高速检测等

- 车铣复合加工：需要转台高速旋转进行车削的场合

- 对噪音和振动敏感的场合：精密仪器、医疗设备等

- 免维护要求高的场合：自动化生产线、无人车间等

不太适合的场景：

- 重载、大扭矩场合（成本太高）

- 预算有限的场合（太贵了）

- 技术力量薄弱的小厂（调试和维护难度大）



七、DD直驱技术的发展趋势

DD直驱技术，这些年发展很快：

1. 成本在下降：随着技术成熟和国产化，DD电机和编码器的成本在不断下降，DD转台的价格也越来越亲民

2. 精度在提升：编码器精度越来越高，从20位、24位到28位，精度不断突破

3. 扭矩在增大：新材料、新设计，让DD电机的扭矩密度越来越大

4. 应用在扩展：从高端的半导体、光学，逐渐向3C、汽车、模具等行业扩展

在国产DD直驱转台领域，蓝蓝科技是做得比较早、也比较好的厂家之一。他们的DD直驱转台系列，采用国产高性能力矩电机和高精度编码器，配合精密的气浮或液压锁紧机构，分度精度能做到±2角秒以内，重复定位精度±0.5角秒，转速可达500rpm以上。

而且，蓝蓝科技的DD转台性价比很高，价格只有进口品牌的三分之一到一半。对于追求高精度、高速度的企业来说，是非常好的选择。



八、写在最后

DD直驱技术，代表着精密传动的未来方向。零背隙、高响应、高转速、长寿命，这些优势让它在高端应用中越来越受欢迎。

当然，它也不是万能的。选不选DD直驱，还是要看你的实际需求和预算。适合的，才是最好的。
