摇篮式五轴转台是五轴联动加工中心中应用最广泛的结构形式之一，通过回转轴（C轴）与倾斜轴（A轴）的复合运动，使工件在一次装夹下即可完成五个面的加工，尤其适合复杂曲面、多面体零件的高效精密加工。蓝蓝科技摇篮式五轴转台系列面向航空航天、汽车模具、精密医疗器械、能源装备等高端制造领域，以成熟的结构设计、优异的性能参数与可靠的运行表现，为客户提供高性价比的五轴加工解决方案。

该系列产品覆盖工作台面尺寸从150mm×150mm到500mm×500mm，最大承载从10kg到500kg，倾斜角度范围通常为±120°，可适配立式五轴加工中心、龙门五轴加工中心等多种机床结构。

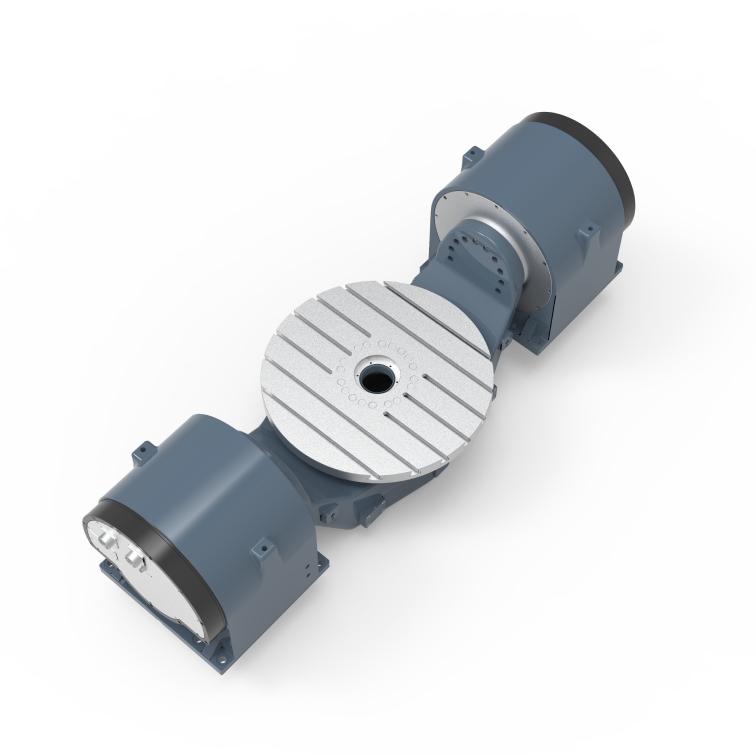

摇篮式五轴转台



核心技术参数详解

蓝蓝科技摇篮式五轴转台采用滚子凸轮分度机构驱动A轴与C轴，这是当前摇篮式五轴转台的主流技术路线，兼具高精度、高刚性与高可靠性。以主力型号DTR320C-500为例，工作台面尺寸320mm，T型槽12H7，最大工件承载100kg，分度精度±10″、重复定位精度±4″，可满足中大型零件的五面加工需求。

全系列产品有气压液压锁紧，C轴夹紧扭矩从150N·m到2400N·m，A轴夹紧扭矩从200N·m到4800N·m，确保在重切削过程中转台角度锁定可靠，可满足高速加工的节拍要求。



结构设计与刚性保障

摇篮式五轴转台的结构刚性直接影响加工质量与刀具寿命。蓝蓝科技摇篮式五轴转台在结构设计上经过有限元分析优化，摇篮体采用高强度铸铁一体铸造，内部筋板布局经过拓扑优化，在保证刚性的同时控制了运动惯量。A轴两端采用大直径交叉滚子轴承支撑，径向与轴向刚度优异，可承受较大的切削力与倾覆力矩。

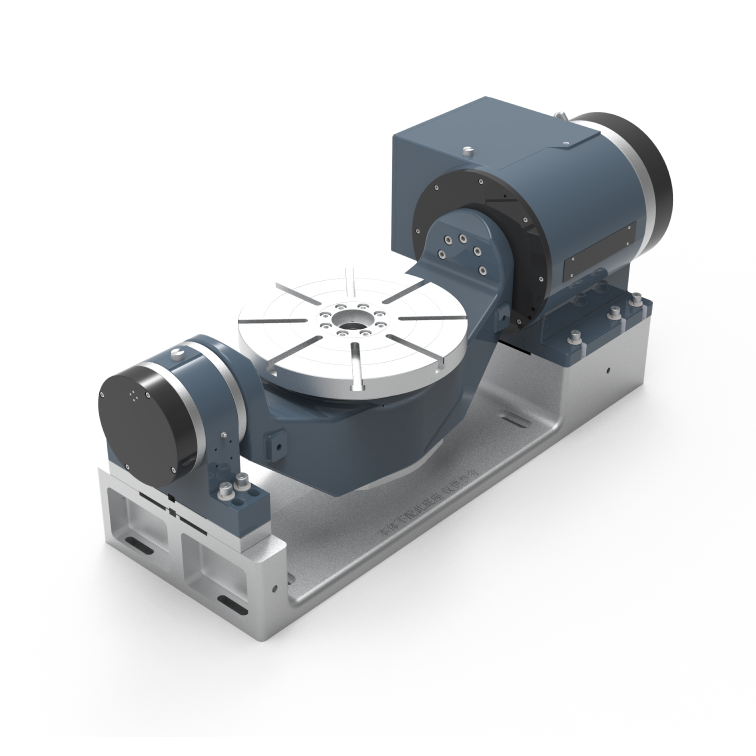

摇篮式五轴转台



应用优势与典型场景

摇篮式五轴转台的最大优势在于其优异的加工可达性与工件装夹灵活性。与双摆头式五轴结构相比，摇篮式结构将摆动轴置于工件侧，刀具端结构更简单，刚性更好，尤其适合中小型零件的精密加工。同时，摇篮式结构的工件重心变化范围较小，有利于保持加工精度的稳定性。

在航空航天领域，蓝蓝科技摇篮式五轴转台广泛应用于钛合金叶片、铝合金结构件、高温合金涡轮盘等零件的加工。某航空零部件制造企业使用DTR-200摇篮式五轴转台加工航空发动机叶片，叶片型面精度达0.02mm，加工效率较三轴方案提升60%以上。

在模具领域，摇篮式五轴转台适用于精密塑料模具、压铸模具、冲压模具的复杂曲面加工。某模具制造企业使用CTR-320型号加工汽车保险杠模具，一次装夹完成五个面的粗精加工，模具合模间隙控制在0.01mm以内，模具交付周期缩短30%。

蓝蓝科技同时掌握谐波、滚子凸轮、DD直驱三大技术路线，可根据不同应用场景为客户推荐最合适的五轴转台方案。对于高速轻载的精密加工场景，可推荐谐波驱动方案；对于中高速中等负载的通用加工场景，滚子凸轮方案是最优选择；对于超高速、高精度的特殊需求，DD直驱方案则能提供最佳性能。

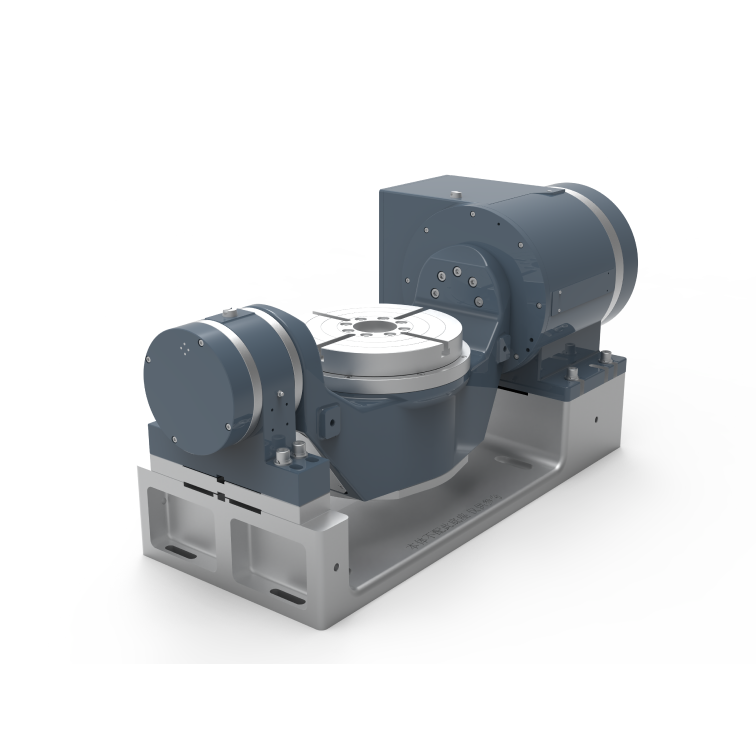

摇篮式五轴转台



集成与服务支持

蓝蓝科技摇篮式五轴转台可适配发那科、西门子、三菱、华中数控、广数等主流数控系统，提供完整的电气接口与PLC程序支持。转台标配安装底板，可直接安装于立式加工中心工作台面，安装调试周期通常为2-3个工作日。对于需要集成到机床本体的客户，蓝蓝科技可提供定制化的安装接口与防护罩设计。

在售后服务方面，蓝蓝科技提供为期一年的免费质保服务，质保期内提供免费维修与备件更换。质保期后提供终身维护服务，常用备件库存充足，可实现当日发货。同时提供操作培训、编程指导、工艺优化等增值服务，帮助客户充分发挥五轴转台的性能潜力。



想了解摇篮式五轴转台是否适合您的加工需求？欢迎联系蓝蓝科技预约免费工艺评估，您提供零件图纸与加工要求，我们的五轴应用工程师将为您分析加工方案、推荐合适型号.
